Обработки резанием


Классификация технологических процессов

Лекция №11

Согласно действующему стандарту (ГОСТ 25761—83) все виды механической обработки металлов и материалов резанием подразделяются на лезвийную и абразивную обработку. К лезвийной обработке относятся все виды обработки резанием, которые осуществляются лезвийным инструментом. Абразивная обработка производится абразивными инструментами. Отличительной особенностью лезвийной обработки является наличие у обрабатываемого инструмента острой режущей кромки определенной геометрической формы, а для абразивной обработки – наличие различным образом ориентированных режущих зерен абразивного инструмента, каждое из которых представляет собой микроклин.

Все способы механической обработки классифицируются следующим образом:
1. Слесарная обработка (отпиливание, разрезание, рубка, шабрения, притирка).
2. Обработка металлов резанием:

- точение (обтачивание, растачивание, подрезание, разрезание);

- сверление (рассверливание, зенкерование, зенкерование, развертывание, целование);

- строгание (долбление);

- фрезерование;

- протягивание (прошивание);




- шлифование;

- отделочные способы (полировка, доводка, притирка, хонингование, шевингование, алмазно-жидкостная).

Обработка резанием является универсальным методом размерной обработки. Метод позволяет обрабатывать поверхности деталей различной формы и размеров с высокой точностью из наиболее используемых конструкционных материалов. Он обладает малой энергоемкостью и высокой производительностью. Вследствие этого обработка резанием является основным, наиболее используемым в промышленности процессом размерной обработки деталей.

По назначению можно выделить следующие основные виды обработки металлов резанием:

- отрезание - обработка резанием заключающаяся в отделении заготовки в качестве части от целого вдоль одной ее стороны;

- вырезание - обработка резанием, заключающаяся в отделении заготовки в качестве части целого вдоль двух или нескольких ее сторон;

- разрезание - обработка резанием, заключающаяся в разделении заготовки на части;

- снятие фаски - обработка резанием, заключающаяся в образовании фаски;

- резьбонарезание - обработка резанием, заключающаяся в образовании резьбы;

- зубонарезание - обработка резанием, заключающаяся в образовании зубьев.

При обработке резанием детали и инструменты закрепляются в специальных органах станка или приспособлениях. Станок, приспособление, инструмент и деталь образуют силовую систему (СПИД), передающую усилие и движение резания от привода станка режущему инструменту и детали.

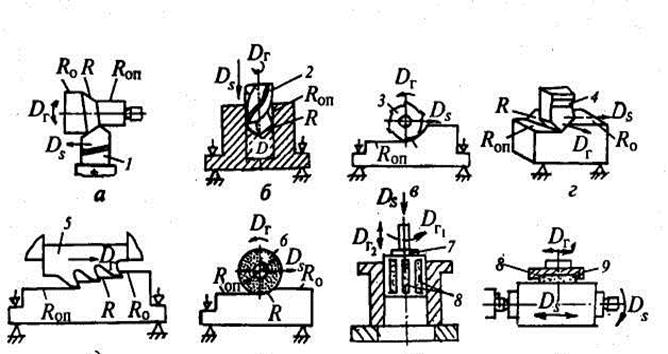

Схемы различных способов обработки резанием, используемый инструмент, а также виды движения инструмента и заготовки в процессе обработки приведены на рис.6.
