Световые и светоаэрационные фонари

Заполнения оконных проемов

Заполнения оконных проемов должны обеспечивать необходимые условия освещения, воздухообмена, теплозащиты, долговечности и эксплуатационные удобства.

Оконные проемы, составляющие до 60 % поверхности стен, подразделяются на отдельные, ленточные, сплошные и комбинированные. Размеры оконных проемов и их заполнений увязываются с размерами стеновых панелей. Унифицированная высота проемов 1,2 и 1,8 м, ширина – 1,5, 3,0 и 4,5 м. Оконные проемы заполняются переплетными и беспереплетными элементами.

Переплетные конструкции оконных заполнителей выполняют в виде стандартных блоков и панелей. Переплеты изготавливаются из дерева, стали и алюминия. Блоки и панели могут быть открывающимися и неоткрывающимися. Открывающиеся окна состоят из коробки, фрамуги, створок и остекления, а глухие – из коробок и остекления.

Беспереплетные заполнения оконных проемов (стеклоблоки, стеклопанели) обеспечивают герметичность ограждений, повышенное сопротивление теплопередачи, гигиеничность, облегченный уход и низкие эксплуатационные расходы. Их недостаток – жесткое разрушение от деформирования стен (необходимо применение в стыковых швах эластичного гидроизоляционного слоя).

В зданиях со стенами из асбестоцементных или алюминиевых волнистых листов применяются светопрозрачные ограждения из волнистых стеклопластиковых листов.

Фонари – специальные устройства в покрытиях зданий, предназначенные для естественного освещения и (или) аэрации (воздухообмена). По форме профиля фонари могут быть прямоугольные, трапециевидные, треугольные, М-образные, шедовые и зенитные (рис. 13).

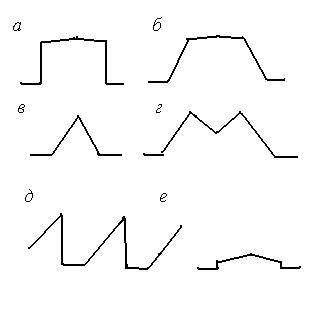

Рис. 13. Типы фонарей:

а – прямоугольный, б – трапециевидный, в – треугольный,

г – М-образный, д – шедовый, е – зенитный

Наиболее часто применяемые прямоугольные фонари с вертикальным остеклением отличаются незначительными инсоляцией и загрязненностью, простотой и надежностью эксплуатации. Они состоят из фонарных ферм, фонарных покрытий и глухих (для световых фонарей) и открывающихся (для светоаэрационных фонарей) остекленных переплетов. При ригельных пролетах 18 м ширина фонарей – 6 м; при пролетах 24...36 м ширина –12 м.

Трапециевидные, треугольные и зенитные фонари обладают высокой светоактивностью, но подвержены загрязненности при усложненных устройствах открывающихся переплетов. М-образные фонари имеют хорошие аэрационные качества, а шедовые защищают помещение от прямых солнечных лучей. Зенитные фонари имеют небольшой вес, обеспечивают надежную теплозащиту и удобны в эксплуатации (меньший размер снеговых мешков в зимний период).
