Элементами каркаса из дерева являются балки, арки, фермы и рамы.
Клееные горизонтальные, наклонные и двускатные балки с пролетами 6, 9 и 12 м с прямоугольным и тавровым сечениями применяются в одноэтажных промышленных зданиях всех типов в виде ригельных конструкций (рис. 12).

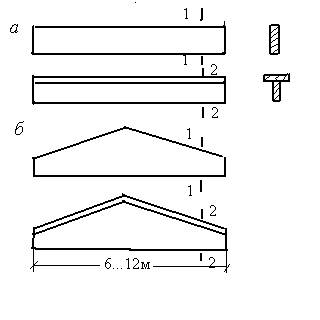

Рис. 12. Деревянные ригельные клееные балки: а – односкатные, б – двускатные
Двух- и трехшарнирные арки из клееного деревянного верхнего пояса и стальной затяжки применяются с пролетами 12...18 м.
Фермы с верхним деревянным и нижним стальным поясами представлены:
треугольной фермой из бревен и брусьев пролетом 12...18 м;
фермой с параллельными поясами пролетом 12...24 м;
фермой с ломаным верхним поясом пролетом 18...30 м;
фермами с верхним клееным поясом пролетами 12...24 м.
Трехшарнирные клееные деревянные рамы сплошного сечения выполняют сборно-разборными из двух или четырех элементов с пролетами 12...30 м.
