Аналоговые и цифровые сигналы


Основные принципы цифровой электроники.

Цифровая электроника в настоящее время все более и более вы­тесняет традиционную аналоговую. Ведущие фирмы, произво­дящие самую разную электронную аппаратуру, все чаще заяв­ляют о полном переходе на цифровую технологию.

Успехи в технологии производства электронных микросхем обеспечили бурное развитие цифровой техники и устройств. Использование цифровых методов обработки и передачи сигналов позволяет существенно повысить качество линий связи. Цифровые методы обработки и коммутации сигналов в телефонии позволяют в несколько раз сократить массогабаритные характеристики устройств коммутации, повысить надежность связи, ввести дополнительные функциональные возможности.

Появление быстродействующих микропроцессоров, микросхем оперативной памяти больших объемов, малогабаритных устройств хранения информации на жестких носителях больших объемов позволило создать достаточно недорогие универсальные персональные электронные вычислительные машины (компьютеры), нашедшие очень широкое применение в быту и производстве.

Цифровая техника незаменима в системах телесигнализации и телеуправления, применяемых в автоматизированных производствах, управлении удаленными объектами, например, космическими кораблями, газоперекачивающими станциями и т. п. Цифровая техника также заняла прочное место в электро-радиоизмерительных системах. Современные устройства регистрации и воспроизведения сигналов также немыслимы без применения цифровых устройств. Цифровые устройства широко используются для управления в бытовых приборах.




Очень вероятно, что в будущем цифровые устройства займут доминирующее положение на рынке электроники.

Для начала дадим несколько базовых определений.

Сигнал — это любая физическая величина (например, тем­пература, давление воздуха, интенсивность света, сила тока и т. д.), изменяющаяся со временем. Именно благодаря этому изменению во времени сигнал может нести в себе какую-то ин­формацию.

Электрический сигнал — это электрическая величина (на­пример, напряжение, ток, мощность), изменяющаяся со време­нем. Вся электроника в основном работает с электрическими сигналами, хотя в последнее время все больше используются световые сигналы, которые представляют собой изменяющуюся во времени интенсивность света.

Аналоговый сигнал — это сигнал, который может прини­мать любые значения в определенных пределах (например, на­пряжение может плавно изменяться в пределах от нуля до деся­ти вольт). Устройства, работающие только с аналоговыми сиг­налами, называются аналоговыми устройствами.

Цифровой сигнал — это сигнал, который может принимать только два значения (иногда — три значения). Причем разреше­ны некоторые отклонения от этих значений (рис. 1.1). Напри­мер, напряжение может принимать два значения: от 0 до 0,5 В (уровень нуля) или от 2,5 до 5 В (уровень единицы). Устройства, работающие исключительно с цифровыми сигналами, называ­ются цифровыми устройствами.



В природе практически все сигналы аналоговые, то есть они изменяются непрерывно в некоторых пределах. Именно поэто­му первые электронные устройства были аналоговыми. Они преобразовывали физические величины в пропорциональные им напряжение или ток, выполняли над ними какие-то операции и затем выполняли обратные преобразования в физические вели­чины. Например, голос человека (колебания воздуха) с помощью микрофона преобразуется в электрические колебания, затем эти электрические сигналы усиливаются электронным усилителем и с помощью акустической системы снова преобразуются в колебания воздуха, в более громкий звук.

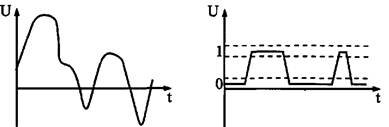

Рис. 1.1. Электрические сигналы: аналоговый (слева) и цифровой (справа).

Однако аналоговые сигналы и работающая с ними аналого­вая электроника имеют большие недостатки, связанные именно с природой аналоговых сигналов. Дело в том, что аналоговые сигналы чувствительны к действию всевозможных паразитных сигналов — шумов, наводок, помех. Шум — это внутренние хаотические слабые сигналы любого электронного устройства (микрофона, транзистора, резистора и т. д.). Наводки и поме­хи — это сигналы, приходящие на электронную систему извне и искажающие полезный сигнал (например, электромагнитные излучения от радиопередатчиков или трансформаторов).



Все операции, производимые электронными устройства­ми над сигналами, можно условно разделить на три большие группы:

- обработка (или преобразование);

- передача;

- хранение.

Во всех этих случаях полезные сигналы искажаются пара­зитными сигналами — шумами, помехами, наводками. Кроме того, при обработке сигналов (например, при усилении, фильт­рации) еще искажается и их форма из-за несовершенст­ва, неидеальности электронных устройств. А при передаче на большие расстояния и при хранении сигналы к тому же ослаб­ляются.

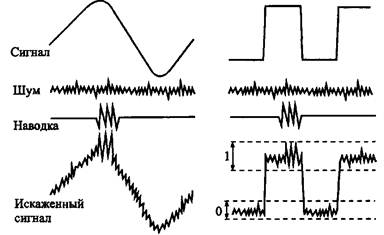

Рис. 1.2. Искажение шумами и наводками аналогового сигнала (слева) и циф­рового сигнала (справа).

В случае аналоговых сигналов все это существенно ухуд­шает полезный сигнал, так как все его значения разрешены (рис. 1.2). Поэтому каждое преобразование, каждое промежу­точное хранение, каждая передача по кабелю или эфиру ухуд­шает аналоговый сигнал, иногда вплоть до его полного унич­тожения. Надо еще учесть, что все шумы, помехи и наводки принципиально не поддаются точному расчету, поэтому точноописать поведение любых аналоговых устройств абсолютно не­возможно. К тому же со временем параметры всех аналоговых устройств изменяются из-за старения элементов, поэтому харак­теристики этих устройств не остаются постоянными.

В отличие от аналоговых, цифровые сигналы, имеющие все­го два разрешенных значения, защищены от действия шумов, наводок и помех гораздо лучше. Небольшие отклонения от разрешенных значений никак не искажают цифровой сигнал, так как всегда существуют зоны допустимых отклонений (рис. 1.2). Именно поэтому цифровые сигналы допускают гораздо более сложную и многоступенчатую обработку, гораздо более дли­тельное хранение без потерь и гораздо более качественную передачу, чем аналоговые. К тому же поведение цифровых устройств всегда можно абсолютно точно рассчитать и пред­сказать. Цифровые устройства гораздо меньше подвержены старению, так как небольшое изменение их параметров никак не отражается на их функционировании. Кроме того, цифро­вые устройства проще проектировать и отлаживать. Понятно, что все эти преимущества обеспечивают бурное развитие циф­ровой электроники.

Однако у цифровых сигналов есть и крупный недостаток. Дело в том, что на каждом из своих разрешенных уровней циф­ровой сигнал должен оставаться хотя бы в течение какого-то минимального временного интервала, иначе его невозможно будет распознать. А аналоговый сигнал может принимать любое свое значение бесконечно малое время. Можно сказать и иначе: аналоговый сигнал определен в непрерывном времени (то есть в любой момент времени), а цифровой — в дискретном времени (то есть только в выделенные моменты времени). Поэтому мак­симально достижимое быстродействие аналоговых устройств всегда принципиально больше, чем цифровых устройств. Ана­логовые устройства могут работать с более быстро меняющи­мися сигналами, чем цифровые. Скорость обработки и передачи информации аналоговым устройством всегда может быть сде­лана выше, чем скорость ее обработки и передачи цифровым устройством.

Кроме того, цифровой сигнал передает информацию только двумя уровнями и изменением одного своего уровня на другой, а аналоговый передает информацию еще и каждым текущим значением своего уровня, то есть он более емкий с точки зрения передачи информации. Поэтому для передачи того объема по­лезной информации, который содержится в одном аналоговом сигнале, чаще всего приходится использовать несколько цифро­вых сигналов (обычно от 4 до 16).

К тому же, как уже отмечалось, в природе все сигналы ана­логовые, то есть для преобразования их в цифровые сигналы и для обратного преобразования требуется применение специальной аппаратуры (аналого-цифровых и цифро-аналоговых преоб­разователей). Так что ничто не дается даром, и плата за пре­имущества цифровых устройств может порой оказаться непри­емлемо большой.
