Стержни

Модели

Литейная модель (рисунок 6) — приспособление, при помощи которого в литейной форме получают отпечаток, соответствующий конфигурации и размерам отливки.

Модели бывают неразъемные, разъемные и специальные. У литейной формы имеется рабочая часть – полость, в которой застывающий расплавленный металл приобретает очертания и размеры литой заготовки.

Для получения в форме такой полости необходимо иметь модель. Конструкция модели должна обеспечить лёгкость выемки её из формы, поверхность модели должна быть прочной, не изменяться в размерах, противостоять влиянию влаги формовочной смеси.

Для чугунных отливок модели окрашивают в красный цвет, для стальных – в серый или синий, для цветных сплавов – в жёлтый. Стержневые знаки на модели окрашиваются в чёрный цвет. Модели изготавливают из дерева, цемента, гипса, пластмасс, полистирола, стеариновых и металлических сплавов.

Наиболее широко применяют деревянные модели. Размеры модели превышают размеры деталей на величину усадки, которая составляет: для стали – 2 %, для чугунов – 1 %, для цветных сплавов от 1,2 до 1,5 %.

Неразъёмные модели служат для получения несложных отливок, формовка которых может осуществляться в одной из половин формы (рисунок 6 а). Разъёмные модели применяются при производстве отливок более сложной конфигурации, состоящих из двух и более частей.

Соединение половин модели производится с помощью шипов (рисунок 11 б).

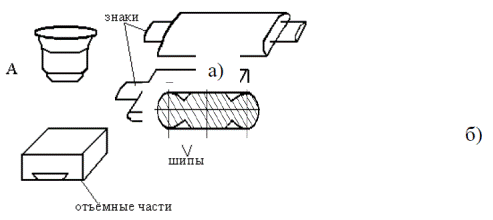

а) – неразъемные; б) – разъемные

Рисунок 6 - Виды моделей

Деревянные модели изготавливают традиционными методами обработки древесины на деревообрабатывающих станках, что связано с определенными трудностями при необходимости получения на поверхностях сочетания сложных геометрических фигур.

Способ получения модели осуществляется следующим образом.

Из деревянных досок или бруса вырезают контуры изготавливаемой модели. Изготавливают металлическую мастер-модель, которую затем нагревают в камерной печи до 700 0С и укладывают на изготавливаемую модель. За счет высокой температуры мастер модели в деревянной модели выжигается требуемая рабочая поверхность. При необходимости нагрев осуществляют в несколько приемов, причем, во время нагрева мастер модели с рабочей поверхности изготавливаемой модели удаляют сгоревшую и обуглившуюся древесину.

Отверстия и полости в литых заготовках образуются с помощью стержней, которые вставляются в форму при её сборке. Конфигурация стержня соответствует конфигурации отверстия, полости. Стержни изготавливаются в стержневых ящиках из стержневой смеси, которая от формовочной смеси отличается повышенной прочностью, газопроницаемостью, противопригарностью. Деревянный стержневой ящик показан на рисунке 7.

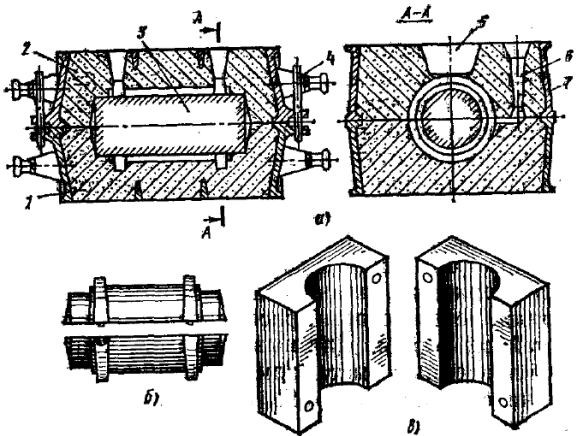

а) — литейная форма; б) — модель со стержневыми знаками; в) — стержневой ящик

1 – нижняя и верхняя 2 полуформы литейной опоки; 3 – литейный стержень; 4 - металлические штыри; 5 – выпор; 6 - литниковая система

Рисунок 7 - Эскизы литейной формы и модельной оснастки

Стержневые ящики бывают неразъемные и разъемные. Ящик представляет собой коробку, открытую с одной стороны. Рабочая полость ящика заполняется стержневой смесью. Способ изготовления стержней зависит от типа производства. В мелкосерийном и единичном производстве сложные по форме и большие по размерам стержни изготовляют вручную в деревянных стержневых ящиках, а в серийном и массовом производстве — на специальных машинах в металлических стержневых ящиках.

Для удержания стержня в нужном положении, во время заливки формы металлом, его вставляют в специальные углубления в форме, которые образуются выступами на модели, так называемыми знаками (рисунок 13 – б).

Литейная форма (рисунок 7 а) представляет собой систему элементов, образующих рабочую полость, в которую заливают расплавленный металл. Литейная форма обычно состоит из верхней 2 и нижней 1 полуформ, которые изготовляют в литейных опоках 7 — приспособлениях для удержания формовочной смеси. Верхнюю и нижнюю полуформы взаимно ориентируют при помощи металлических штырей 4, которые вставляют в отверстия приливов у опок. Для образования полостей, отверстий или иных сложных контуров в формы устанавливают литейные стержни 3, которые фиксируют при помощи выступов, входящих в соответствующие впадины в полости формы.

Модельная плита позволяет оформить разъем литейной формы. На ней располагают различные части модели, включая модели литниковой системы, и набивают одну из парных опок.
