Литниковая система

Для подвода расплавленного металла в полость литейной формы, обеспечения ее заполнения и подпитывания отливки при затвердевании (компенсации усадки) изготовляют литниковую систему 5 и 6 рисунок 8.

Литниковой системой (рисунок 8) называют каналы в форме, предназначенные для подачи в форму расплавленного металла. Литниковая система должна препятствовать попаданию неметаллических включений в тело отливки.

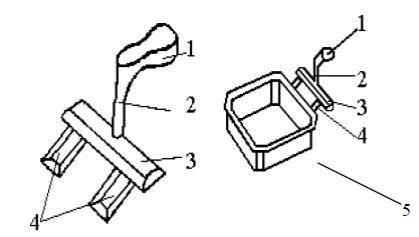

1 – литниковая чаша; 2 - стояк; 3 – шлакоуловитель; 4 – питатель; 5 - отливка

Рисунок 8 - Литниковая система

Литниковая система состоит из литниковой чаши 1, стояка 2, шлакоуловителя 3, и питателей 4. Литниковая чаша 1 является сосудом, в который расплавленный металл поступает из разливочного ковша. Она служит для предотвращения разбрызгивания жидкого металла и размывания формы, смягчения удара струи металла. Стояк 2 - вертикальный канал в верхней полуформе, соединяющий литниковую чашу со шлакоуловителем 3.

Шлакоуловитель – горизонтальный канал трапециевидного сечения, обычно выполняемый в верхней полуформе. Он служит для задержания шлака, неметаллических включений и облегчения заполнения формы металлом при наличии большого количества питателей 4. Питатель – канал, служащий для непосредственного подвода металла к полости формы.

Для вывода газов, контроля заполнения формы расплавленным металлом и питания отливки при ее затвердевании служит выпор 2 (рисунок 9), который выполняют в верхней полуформе над наиболее массивными частями отливки.

В форме предусматривают вентиляционные каналы для выхода газов, образующихся при заливке расплавленного металла. После извлечения модели форму отделывают и производят сборку опок. В зависимости от заливаемого металла, размеров и массы отливки применяют сырые, сухие и химически твердеющие формы, которые изготовляют вручную, на формовочных машинах и на автоматических линиях формовки.

Для заливки массивных частей отливки и ее подпитки при охлаждении литниковая система кроме литниковой чаши 3 содержит воронки 2 на выпорах, по которым подводят расплав к отливке (рисунок 9).

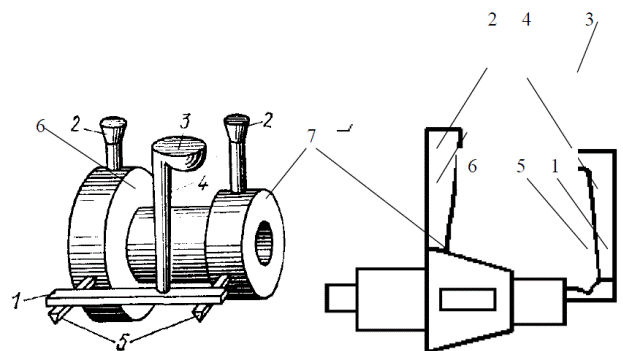

1 – шлакоуловитель; 2 – воронка и выпор; 3 – литниковая чаша; 4 - стояк; 5 – питатели; 6 – отливка с отверстием 7

Рисунок 9 – Вид отливки с литниковой системой

Литниковая система также содержит шлакоуловитель 1, питатели 5, соединяющих рабочую полость с чашей и стояком, выпоров 2, служащих для вывода газов из формы, контроля заполнения ее расплавом, а иногда и для заполнения форы расплавом.
