Последовательный регистр. Для получения последовательного регистра

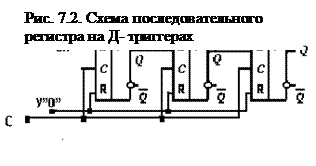

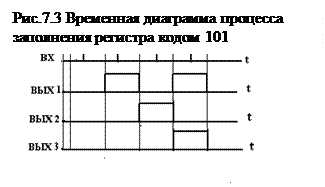

Для получения последовательного регистра триггеры необходимо соединить последовательно: выход младшего разряда – со входом старшего. Схема такого регистра на D-триггерах приведена на рис. 7.2. Здесь так же как в схеме рис 7.1 используются триггеры , срабатывающие в момент фронта синхроимпульса. Выходы сдвигающего регистра и его ячеек при­соединяют в зависимости от применения к решающим блокам или к схемам управления . На вход регистра последовательно передаются разряды запоминаемого кода .В момент фронта разряд, поданный фронта разряд запоминается на первом триггере, а информация , хранившаяся в каждом триггере до этого, передается на соседний триггер справа. Временная диаграмма, иллюстрирующая процесс заполнения регистра кодом 101 , показана на рис 7 .3. Помимо операции запоминания данных регистры позволяют выполнять преобразования кодов. Так, рассматриваемый регистр может принимать разряды кода последовательно и выдавать их параллельно либо последовательно. Более сложные схемы дают возможность преобразовать параллельный код в последовательный.
