составить блок-схему
алгоритма вычисления
3. Циклический алгоритм - это алгоритм, содержащий многократно повторяющиеся действия. Этот алгоритм изображается с помощью базовых структур цикл-“пока”, цикл-“до”, цикл с параметром.
Пример 11.3.3 составить блок-схему алгоритма для нахождения суммы первых m элементов последовательности, задаваемой формулой

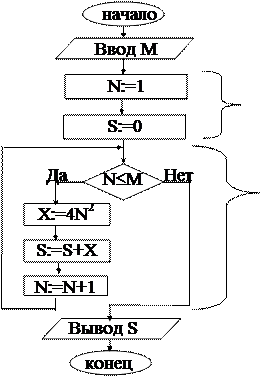

Цикл – “пока ”
| | | | | |
| |
| | Начальные установки цикла
| |
|
| | Цикл-“пока”
Здесь блок N£M (геометрическая фигура – ромб) является условием продолжения цикла; арифметические блоки (геометрические фигуры прямоугольники): X:=4N2, S:=S+X, N:=N+1 – тело цикла.
| |
|

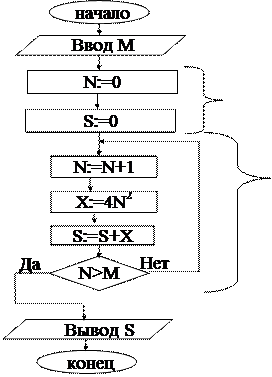

Цикл – “до”.
| | | | | |
| |
| | Начальные установки цикла
| |
|
| | Цикл-“до”
Здесь блок N£M
(геометрическая фигура – ромб) является условием окончания цикла; арифметические блоки (геометрические фигуры прямоугольники): X:=4N2, S:=S+X, N:=N+1 – тело цикла.
| |
|

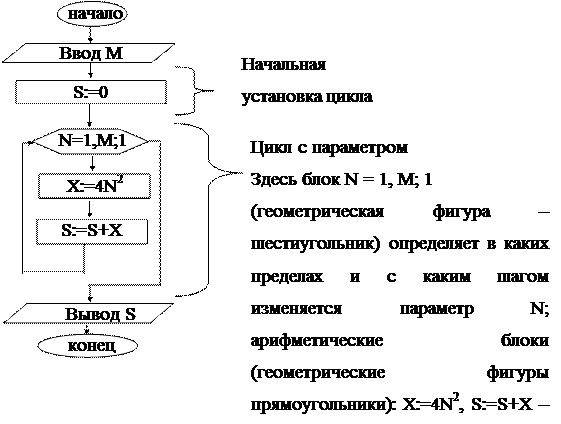

Цикл с параметром
