Для построения конструкции одежды любым расчетным методом, прежде всего, необходимо иметь исходные данные. Основной частью исходных данных являются измерения тела человека.
Методики конструирования одежды базируются на измерениях тела человека. При разработке конструкции одежды на конкретную фигуру соблюдают методику и технику измерений, предусмотренных стандартами; при проектировании на типовую фигуру используют стандартные значения размерных признаков.
Измерения выполняют при соблюдении определенных условий. Измеряют фигуру с использованием сантиметровой ленты. При этом заказчик должен быть одет только в нижнее белье или плотно облегающую одежду. Измеряемый должен стоять прямо, без напряжения, сохраняя привычную осанку, с опущенными вниз руками, пятками вместе, с расстоянием между носками ног 15-20 см, установив голову в положении глазнично-ушной горизонтали. Дыхание должно быть спокойным, чему способствует отвлечение внимания измеряемого легким разговором. Все измерения следует проводить так, чтобы сантиметровая лента плотно прилегала к фигуре, без прибавок, потому что последние предусмотрены при построение чертежей и зависят от вида, назначения, силуэтной формы изделия и свойств ткани.
|
|
Парные измерения снимают по правой стороне фигуры, а при значительной ее асимметрии – по обеим сторонам. С целью повышения точности измерений необходимо зафиксировать на фигуре заказчика важнейшие линии: талию (с помощью плотной эластичной тесьмы шириной 1,5-2,0 см), типовое положение плечевого шва (с помощью наплечника), и горизонтали на уровне задних углов подмышечных впадин (с помощью дополнительной сантиметровой ленты или эластичной тесьмы)
Чтобы точно определить баланс изделия, за исходную линию вверху принимается середина плеча, расположение которой определяется с помощью наплечника из трикотажного полотна (рис.4).
Рисунок 4. Плечевая накладка
Для получения достаточно точных данных измерения производят, ориентируясь на антропометрические точки (Рис. 5). При измерении женской фигуры для целей конструирования используют следующие точки:
а) Верхушечная к) Сосковая
б) Шейная м) Коленная
в) Точка основания шеи н) Передний угол подмышечной впадины
г) Ключичная о) Задний угол подмышечной впадины
е) Среднегрудинная п) Ягодичная
з) Плечевая р) Точка высоты линии талии
и) Лучевая

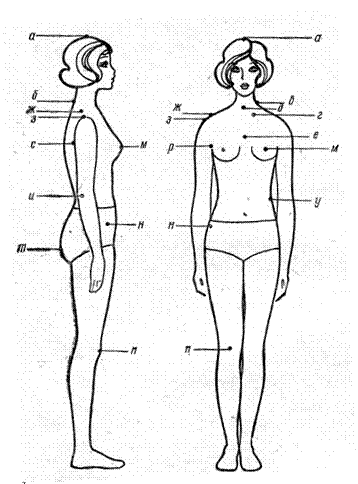

Рисунок 5. Основные антропометрические точки
В отраслевых стандартах предусмотрено условное обозначение размерных признаков прописными буквами с подстрочными индексами. Прописные буквы означают вид измерения:
|
|
В – высоты;
Д – длины, расстояния и продольные дуги;
О – обхваты (периметры);
С – полуобхваты;
Р – рост;
Ш – ширины, поперечные дуги;
Ц – расстояния между центрами;
d – диаметры;
Г – глубины.
Индексы означают места измерений.
Ряд поперечных дуговых размерных признаков измеряют полностью (обхваты - шеи, груди, талии, бедер; ширины – спины, груди; расстояния между грудных желез), но записывают в половинном размере (Сш, Сг, Ст, Сб, Шг, Шс, Цг), что упрощает расчет конструкции одежды.
Полный перечень измерений для конструирования одежды может включать до 70 размерных признаков. Все измерения, рекомендуемые «Единым методом конструирования одежды» для построения чертежей можно разделить на три группы:
Основные измерения (их 18), которые дают необходимое представление о телосложении, не имеющем особых отклонений от пропорционально сложенных фигур, и обеспечивают должное качество конструкций на эти фигуры;
Дополнительные измерения, которые более подробно характеризуют телосложение (их целесообразно снимать с фигур, имеющих отклонения от типовых, например выступ грудных желез Вгж, выступ живота Вж и т.п.);
Вспомогательные измерения, которые могут использоваться для решения фасонных деталей и особенностей изделия, для выбора величин деталей рукавов, брюк, воротников, капюшонов. В качестве таких измерений «Единый метод конструирования одежды, изготавливаемой по индивидуальным заказам» предлагает: обхват запястья Озап, обхват бедра Обед, обхват колена Окол, обхват икры Ои, обхват щиколотки Ощ и обхват головы Огол.
Таблица _ 2. Измерения, используемые при проектировании одежды и правила их снятия
№ | Наименование измерения | Усл. обозн. | Правила снятия измерения |
Рост | Р | Измеряют по вертикали расстояние от пола до верхушечной точки | |
2. | Полуобхват шеи | Сш | Сантиметровая лента должна проходить по основании шеи; сзади над – над остистым отростком седьмого шейного позвонка, сбоку и спереди – по основанию шеи и замыкаться над яремной выемкой. |
3. | Полуобхват груди первый | СгI | Сантиметровая лента должна проходить со стороны спины горизонтально, касаясь верхним краем ленты задних углов подмышечных впадин, спереди над основанием грудных желез. |
4. | Полуобхват груди второй | СгII | Измеряют непосредственно за СгI , не снимая сантиметровой ленты со спины, спереди – по выступающим точкам грудных желез. |
5. | Полуобхват груди третий | СгIII | Измеряют горизонтально вокруг туловища через выступающие точки грудных желез. При измерении фигур с низко опущенным бюстом ленту необходимо располагать недалеко от подмышечных впадин (на расстоянии 3-4 см), сзади горизонтально, спереди – с учетом припуска на выступ грудных желез. |
7. | Полуобхват талии | Ст | Измеряют по горизонтали вокруг туловища на уровне талии. |
8. | Полуобхват бедер | Сб | Измеряют по горизонтали сзади по наиболее выступающим точкам ягодиц, спереди с учетом выступа живота – по наиболее выступающей части живота. |
9. | Ширина груди первая | Шг | Измеряют по горизонтали над основанием грудных желез между вертикалями, мысленно проведенными вверх от передних углов подмышечных впадин. |
10. | Ширина груди вторая | ШгII | Измеряют по горизонтали через выступающие точки грудных желез между вертикалями, мысленно проведенными вниз от передних углов подмышечных впадин. |
11. | Расстояние между сосковыми точками | Цг | Измеряют по горизонтали между выступающими точками грудных желез. |
12. | Длина спины до талии вторая | ДтсII | Измеряют параллельно позвоночнику от высшей точки плечевого шва наплечника у основания шеи через наиболее выступающую точку лопатки до линии талии. |
13. | Длина переда до талии вторая | ДтпII | Измеряют от высшей точки плечевого шва наплечника у основания шеи через выступающую точку грудной железы и далее параллельно средней линии фигуры до линии талии |
14. | Высота груди вторая | ВгII | Измеряют одновременно с измерением ДтпII как расстояние от высшей точки плечевого шва наплечника у основания шеи до выступающей точки грудной железы. |
15. | Высота проймы сзади вторая | ВпрзII | Измеряют от высшей точки плечевого шва наплечника у основания шеи параллельно позвоночнику с учетом выпуклости лопаток до горизонтали, проходящей на уровне задних углов подмышечных впадин. Горизонталь устанавливают либо сантиметровой лентой, либо эластичной тесьмой. При наличие наплечника измерение ВпрзII проводят одновременно с измерением ДтсII . |
16. | Высота плеча касая вторая | ВпкII | Измеряют от точки пересечения линии талии с позвоночником до конечной точки плечевого шва (сантиметровую ленту слегка натягивают). |
17. | Ширина спины | Шс | Измеряют горизонтально по лопаткам между задними углами подмышечных впадин. |
18. | Длина изделия | Ди | Измеряют по середине спины от остистого отростка седьмого шейного позвонка до уровня желаемой длины. При конструировании изделий прилегающего силуэта или на фигуры с большой выемкой на уровне талии со стороны спины измерение необходимо проводить с перехватом на линии талии. |
Ширина плечевого ската | Шп | Измеряют от высшей точки плечевого шва у основания шеи до конечной его точки. | |
20. | Длина рукава | Др | Измеряют от конечной точки плечевого шва по наружной поверхности плеча и предплечья до уровня желаемой длины рукава при свободно опущенной руке. Длину рукава рекомендуется измерять непосредственно за Шп одним приемом с перехватом на конечной точке плечевого шва. |
21. | Обхват плеча | Оп | Измеряют при свободно опущенной руке перпендикулярно оси плеча и так, чтобы верхний край ленты касался заднего угла подмышечной впадины. Лента должна замыкаться на наружной поверхности руки. Если рука очень полная, следует отметить, равномерна ли полнота руки или имеется значительное отложение в верхней ее части. Эта особенность учитывается при выборе конструктивного решения рукава. |
|
|

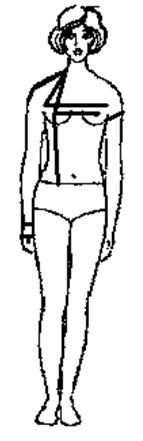

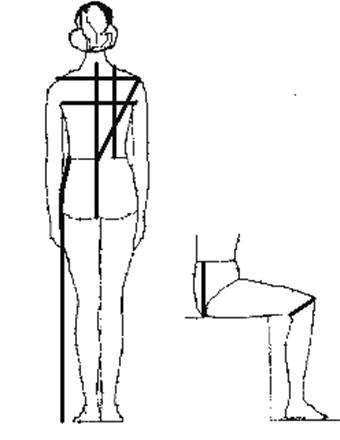

Рисунок 6. Измерения фигуры
|
|
