Отложной воротник для изделий с лацканами

Особенности построения воротников второй группы

(втачные воротники для изделий с открытыми бортами и изделий с углубленной горло виной.)

Таблица _ 43. Построение чертежа конструкции втачных воротников для изделий с углубленной горловиной

Услов. обознач.	Расчетная формула	Примечания
Оформление линии глубины горловины
А5А6	11,0 - 13,0 см.	От (•) А5 ↓ по линии полузаноса (середине переда) откладывают дополнительное углубление гор­ло­вины
Точки А4 и А6 соединяют прямой. Линия втачивания должна иметь вогнутую форму. С этой целью по середине отрезка А4А6 планируют вытачку с раствором 1,5 – 2,0 см.
А4в	А4в = вА6 = А4А6 / 2	Раствор вытачки откладывают симметрично относи­тельно сере­дины отрезка А4А6.
вв1	вв2 = 0,75 – 1,0 см	От (•) в → и ←по ┴к прямой А4А6
Стороны вытачки оформляют плавно через (•)А4,в1, А6 и А4, в2, А6. Линия уг­лубленной гор­ловины переда совпадает с левой стороной вы­тачки, т.е. прохо­дит через (•)А4,в1, А6.
Оформление линии втачивания, отлета и конца воротника
А4З	2,0 см	От (•)А4 → на продолжении линии плеча отклады­вают 2,0 см.
Соединяют прямой (•)А6 и З. затем проводят касательную к ли­нии горловины параллельно прямой А6З. (•)касания обозначается (•)Ф4,(•)пересечения каса­тельной с линией плеча – Ф5.
Ф5З1	Дгор.сп. + 0,5 см	От (•)Ф5 ↑ по касательной отло­жить длину горло­вины спинки
Примечание: точки Ф4,Ф5 и А4 могут совпадать в различных комби­нациях.
Ф4З1		Из (•) Ф4 радиусом Ф4З1 ← про­вести дугу
З1З2	3,5 – 4,0 см	От (•) З1 ← по дуге откладывают 3,5 – 4,0 см и полу­чают точку З2
Линию втачивания воротника оформляют плавно через точки: З2, А4, в2, А6.
З2З4	7,0 – 8,0 см	От (•) З2 ↑ по ┴ к линии втачива­ния З2А4 от­клады­вают ширину во­ротника
З2З3	3,0 см	От (•) З2 ↑ по линии З2З4 отклады­вают высоту стойки
Через точку З3 провести линию стойки, плавно переводя ее в линию А6З.
З4З5	0,5 – 1,0 см З4З5 – уточненная сере­дина во­ротника	От (•) З4 → по ┴ к З2З4 отклады­вают удлине­ние ли­нии отлета во­ротника и получают (•)З5.
Линию отлета воротника проводят на равном расстоянии от линии втачивания или оформ­ляют по модели.
Для данного типа воротников горловина может быть слегка расши­ренной по линии плеча А4А¢4 = 0,5 – 1,0 см. В этом случае А2А¢2 = А4А¢4, т.е. линия горловины спинки по линии плеча также должна быть расширена, в остальном построение проводится аналогично рассмотренному выше, с той лишь разницей, что (•) А6 соеди­няют с (•) А¢4

Построение воротника данного типа производится на горловине переда.

Принцип построения сводится к определению величины подъема сере­дины воротника относительно линии плеча переда и определению формы ли­нии втачивания воротника в горловину.

Величина подъема середины воротника определяется положением ли­нии пе­региба лацкана. Положение линии перегиба лацкана задается высотой стойки и уровнем пер­вой петли застежки.

Численное значение высоты стойки выбирают в интервале 2,5 – 4,0 см.

Чем выше расположена первая петля, и чем ниже стойка, тем более мяг­кая форма воротника и тем менее он прилегает к шее.

Построение отложного воротника для изделий с лацканами состоит из трех этапов:

- оформление линии горловины и линии лацкана (по модели);

- построение линии втачивания воротника;

- построение линии отлета и конца воротника.

От точки А₄ на продолжение линии плеча откладывают высоту стойки:

А₄З = 2 – 4 см

Высокая стойка (3-4 см) характерна для воротников строгих форм с плот­ным прилеганием к шее. Для воротников менее строгих форм, часто мяг­ких форм с неплотным прилеганием к шее или отставанием от нее – высота стойки до 2,5 см.

Затем определяют начало перегиба лацкана – точку Л. Она располага­ется на 0,5 – 1,5 см выше уровня верхней петли.

Линию перегиба лацкана проводят, соединяя точки Л и З прямой ли­нией.

Параллельно линии перегиба лацкана касательно к линии горловины про­во­дят вспомогательную прямую, которую продолжают вверх за линию плече­вого среза. Точку касания вспомогательной прямой с горловиной обо­значают – точкой Ф₄, пересечение с линией плеча – Ф₅.

От точки Ф₅ вверх откладывают длину горловины спинки и получают точку З₁.

Из точки Ф₄ как из центра через точку З₁ проводят дугу, на которой от­клады­вают отрезок, получая точку З₂. Этот отрезок оказывает влияние на длину линии отлета воротника. Значение отрезка З₁З₂ – выбирают в зависи­мости от модели и осанки фигуры:

З₁З₂ = 1-3 см – для воротников строгих форм с высокой стойкой;

З₁З₂ = 3,5 – 8 см – для воротников с уплощенных форм с невысокой стой­кой;

Длина отрезка З₁З₂ в зависимости от осанки фигуры берется равной:

2,5 – 3 для перегибистой фигуры;

3,5 – 4 – для условно-типовой фигуры;

4,5 – 5 – для сутулой фигуры.

Из точки З₂ к линии горловины проводят касательную прямую. Для во­ротни­ков строгих форм эта прямая является линией втачивания воротника в цен­тральной его части. Для воротников других форм линию втачивания на этом участке с прогибом в 0,5 – 0,7 см.

Из точки З₂ к линии втачивания восстанавливают перпендикуляр, на ко­тором откладывают ширину воротника З₂З₄ = 7 – 12 см, высоту стойки З₂З₃.

Передние участки линии втачивания воротника, как правило совпадают с ли­нией горловины полочки и ее продолжением (чем ниже точка А₇, тем длин­нее воротник и больше раскеп).

Конструктивный участок воротника и лацкана от точки уступа до линии пе­региба называется раскепом. В зависимости от модели раскеп может быть небольшим (или узким) (0,5 – 2,5 см), средней величины (3 - 5 см) и значи­тель­ной величины (широким) (5,5 – 8 см).

Если ФА₇ = 0, раскеп исчезает и воротник втачивают от точки уступа, распо­ложенной на линии перегиба лацкана. Такой воротник, как правило, не при­легает плотно к шее.

Уровень раскепа диктуется модой, может быть типовым, высоким и низ­ким:

А₅А₆ = 0,5 – 1 см (вниз) для воротников с типовым уровнем раскепа;

А₅А₆ = 0,5 – 1,5 см (вверх) – для воротников с высоким раскепом;

А₅А₆ = 1,5 – 3 см (вниз) – для воротников с низким раскепом.

Линия втачивания воротника оформляется через точки З₂, Ф₄ и А₆.

Положение переднего конца воротника определяется моделью. Линия от­лета оформляется также в соответствии с моделью. При типовом решении ши­рина воротника на уровне плечевых срезов равна его ширине посередине, т.е. на­правление линии отлета параллельно линии втачивания воротника в горло­вину спинки.

Передний конец воротника оформляют в соответствии с моделью.

Особенности построения чертежа конструкции отложного ворот­ника для изделий с «квадратной» линией горловины

Форма воротников в изделиях с лацканами разнообразна – от строгих, приле­гающих к шее классических до мягких, уплощенных, отстающих от шеи.

Для построения чертежа воротника для изделия с отворотами бортов не­обхо­димы данные о высоте стойки, ширине отлета, уровне верхней петли (или расположения точки начала отворота на крае борта).

Пиджачным воротником принято считать отложной, прилегающий к шее сзади и сбоку воротник в изделиях в изделиях с лацканами, который на уча­стке соединения с лацканом лежит на поверхности изделия. Пиджачный во­ротник характеризуется параметрами стойки и воротника:

В_ст = 2,5 …3,5 см; Ш_отл = В_ст + (1…1,5) см

Участок соединения пиджачного воротника с изделием от точки втачи­ва­ния конца воротника (точки уступа лацкана) до линии перегиба лацкана на­зыва­ется раскепом. Уровень раскепа в зависимости от модельного решения может быть низким, высоким или типовым (т.е. наиболее часто встречаю­щимся на протяжении нескольких последних лет). Чем ниже линия раскепа в изделии, тем длиннее воротник. На рисунке 18 представлен внешний вид пид­жачного во­ротника с наименованиями всех его конструктивных элементов.

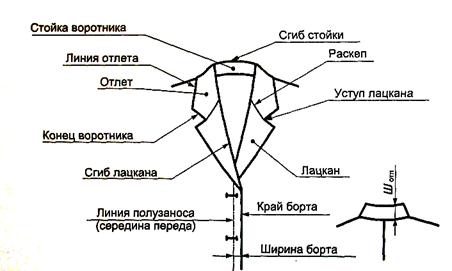

Рисунок 11. Конструктивные элементы пиджачного воротника

1. Строят линию края борта изделия.

2. Наносят положение первой петли.

Чем выше расположена первая петля, и чем ниже стойка, тем более мяг­кая форма воротника и тем менее он прилегает к шее.

3. Точка начала перегиба лацкана Л располагается на 0,5 – 1,5 см выше уровня верхней петли.

4. Проводят линию перегиба лацкана.

Для этого от точки А₄ на продолжение линии плеча откладывают высоту стойки:

А₄З = 2 – 4 см

Высокая стойка (3-4 см) характерна для воротников строгих форм с плот­ным прилеганием к шее. Для воротников менее строгих форм, часто мягких форм с неплотным прилеганием к шее или отставанием от нее – высота стойки до 2,5 см.

Линию перегиба лацкана проводят, соединяя точки Л и З прямой линией.

Точку пересечения с линией середины переда Л₁ используют для оценки со­от­ветствия степени открытости горловины на чертеже и в модели.

5. Определяют положение отлета на линии плечевого шва. Для этого из точки З по линии плеча откладывают отрезок равный ширине отлета во­рот­ника, получая точку О.

6. Отмечают уровень раскепа в соответствии с моделью – точка А'₇.

7. Намечают положение модельных линий конца воротника, отлета, рас­кепа и лацкана на полочке в готовом изделии.

8. Модельную линию лацкана на переде отображают симметрично отно­си­тельно линии перегиба лацкана.

9. Параллельно линии перегиба лацкана касательно к линии горло­вины про­во­дят вспомогательную прямую, которую продолжают вверх за ли­нию плечевого среза. Точку касания вспомогательной прямой с гор­ловиной обозначают – точкой Ф₄, пересечение с линией плеча – Ф₅.

10. Из точки Ф₄ как из центра через точку З₁ проводят дугу, на которой от­кла­дывают отрезок, получая точку З₂. Этот отрезок оказывает влияние на длину линии отлета воротника. Значение отрезка З₁З₂ – выбирают в зави­симо­сти от модели и осанки фигуры:

З₁З₂ = 1-3 см – для воротников строгих форм с высокой стойкой;

З₁З₂ = 3,5 – 8 см – для воротников с уплощенных форм с невысокой стой­кой;

Длина отрезка З₁З₂ в зависимости от осанки фигуры берется равной:

2,5 – 3 - для перегибистой фигуры;

3,5 – 4 – для условно-типовой фигуры;

4,5 – 5 – для сутулой фигуры.

Из точки З₂ к линии горловины проводят касательную прямую. Для во­ротни­ков строгих форм эта прямая является линией втачивания воротника в цен­тральной его части. Для воротников других форм линию втачивания на этом участке с прогибом в 0,2 – 0,7 см.

1. Оформление линии горловины аналогично построению отложного во­ротника для изделий с лацканами. Из точки А₇ влево провести горизонталь и на пересечении ее с линией перегиба лацкана обозначить точку А^'₇

От точки А^'₇ влево по горизонтали откладывают отрезок равный 2,0 – 3,0 см получают точку А^''₇

А^'₇ А^''₇ = 2,0 – 3,0 см

Точки А₄ и А^'₇ соединить прямой линией.

Линия горловины изделия оформляется через точки А₄, А^''₇, А^'₇ и А₇.

1. Оформление линии втачивания воротника, линии отлета и конца во­рот­ника.

Линия втачивания воротника строится аналогично, рассмотренной выше схеме, только нижняя часть совпадает с линией горловины изделия, т.е. про­хо­дит через точки А^''₇, А^'₇ и А₇.

Из точки З₂ к линии втачивания восстанавливают перпендикуляр, на ко­тором откладывают ширину воротника З₂З₄ = 7 – 12 см, высоту стойки З₂З₃.

Оформление линии отлета и конца воротника – по модели, в соответст­вии с формой лацкана.
