ВАХ биполярного транзистора с ОБ

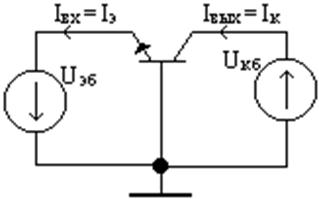

ВАХ биполярного транзистора

Представляет собой зависимости токов от напряжений на выводах биполярного транзистора, представленные в виде графиков.

Для биполярного транзистора обычно рассматривают:

Входную ВАХ – I_вх=f(U_вх)

Выходную ВАХ – I_вых=f(U_вых)

1) Входная ВАХ:

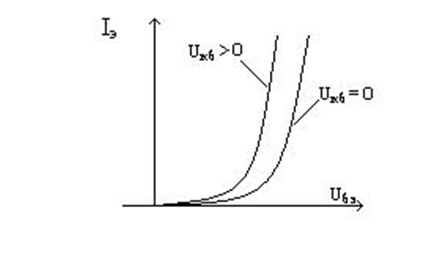

- входная характеристика.

2) Выходная ВАХ:

.

1.Рабочим режимом работы транзистора является 0<U_кб< U_{кб max}. КП смещен в обратном направлении, отсюда I_вых: I_К = αI_Э + I_К0.

2.При U_кб > U_{кб max}, наступает пробой коллекторного перехода, что сопровождается резким возрастанием коллекторного тока.
