Прямоугольные импульсы используются в следующих методах.
Электросонтерапия – метод лечебного воздействия на структуры головного мозга. Для этой процедуры применяют прямоугольные импульсы с частотой 5-160 имп/с и длительностью 0,2-0,5 мс. Сила импульсного тока составляет 1-8 мА.
Транскраниальная электроанальгезия – метод лечебного воздействия на кожные покровы головы импульсными токами, вызывающими обезболивание или снижение интенсивности болевых ощущений. Для этого метода используются следующие режимы воздействия рис.:
а) прямоугольные импульсы напряжением до 10 В, частотой 60-100 имп/с, длительностью 3,5-4 мс, следующие пучками по 20-50 импульсов;
б), в) прямоугольные импульсы постоянной и переменной скважности продолжительностью 0,15–0,5 мс, напряжением до 20 В, следующие с частотой 150-2000 имп/с. Сила импульсного тока при этом не превышает 1 мА.
Выбор параметров (частоты, длительности, скважности, амплитуды) осуществляется индивидуально для каждого больного.

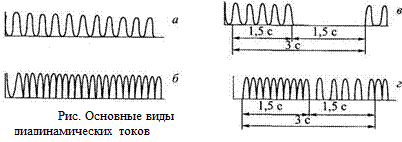

Полусинусоидальные импульсы используются в диадинамотерапии. Основные виды таких токов представлены на рис.:
|
|
а) однополупериодный непрерывный с частотой 50 Гц;
б) двухполупериодный непрерывный с частотой 100 Гц;
в) однополупериодный ритмический – это прерывистый однополупериодный ток, посылки которого чередуются с паузами равной длительности (1-1,5 с);
г) модулированный разными по длительности периодами. Токи Бернара представляют собой диадинамические токи – импульсы с задним фронтом, имеющим форму экспоненты, частота этих токов 50-100 Гц. Возбудимые ткани организма быстро адаптируются к таким токам.

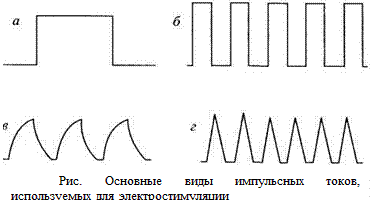

Электростимуляция – метод лечебного применения импульсных токов для восстановления деятельности органов и тканей, утративших нормальную функцию. Основные виды импульсных токов, используемых в этом методе показан на рис.:
а) постоянный ток с прерыванием,
б) импульсный ток прямоугольной формы,
в) импульсный ток экспоненциальной формы,
г) импульсный ток треугольной остроконечной формы.
Электропунктура – лечебное воздействие импульсных и переменных токов на биологически активные точки (БAT). По современным представлениям такие точки являются морфо-функционально обособленными участками тканей, расположенными в подкожной жировой клетчатке. Они имеют повышенную электропроводность по отношению к окружающим их участкам кожи. На этом свойстве созданы приборы для поиска БАТ и воздействия на них, рис.
Рабочее напряжение измерительных приборов не превышает 2 В. Измерения проводятся следующим образом: нейтральный электрод пациент держит в руке, а оператор прикладывает к исследуемой БАТ измерительный электрод-щуп малой площади (точечные электроды).
|
|
Экспериментально показано, сила тока, протекающего в измерительной цепи, зависит от давления электрода-щупа на поверхность кожи, рис. Поэтому всегда имеется разброс в измеряемой величине. Кроме того, упругость, толщина, влажность кожи в различных участках тела и у различных людей разная, поэтому нельзя ввести единую норму. Следует особо отметить, что механизмы электрического раздражения БАТ нуждаются в строгом научном обосновании. Необходимо корректное сравнение с концепциями нейрофизиологии.
