Характеристика пласта и вмещающих пород

0,9

0,1

0,5

Рис. 2.2. Структурная колонка пласта

М 1:20

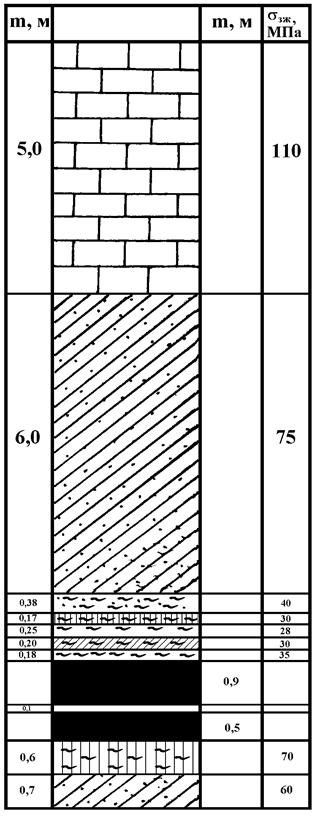

Рис. 2.3 – Стратиграфическая колонка М 1:100

Пласт сложного строения, нижняя пачка имеет мощность m₁ =0,5 м, сопротивляемость резанию А₁ =240 КН/м и плотность γ₁ =1,45 т/м³. Прослой породы мощностью m₂ =0,1 м имеет сопротивляемость резанию А₂=300КН/м и плотность γ₂ =1,98 т/м³. Верхняя пачка m₃ =0,9 м, А₃ =250КН/м, γ₃ =1,40 т/м³.

Среднее значение плотности пласта (2.1)

т/м³.
