Содержание листа
На листе чертежной бумаги формата А4 вычертить контур технической детали с построением сопряжений и деления окружности на равные части. Нанести размеры.
Пример выполнения листа показан на рисунке 5, условия заданий даны на рисунке.6. Необходимо сохранить в тонких линиях построения центров сопряжений и точек сопряжений.
Варианты заданий приведены в таблице 6.
Литература: [1, с. 29…39]

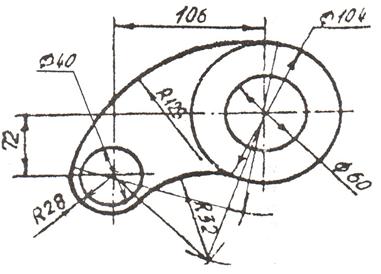

Рисунок 5- Образец выполнения листа 1
Таблица 6 – Варианты заданий для листов 1, 2, 3
№ варианта | Лист 1 | Лист 2 | Лист 3 | № варианта | Лист 1 | Лист 2 | Лист 3 |
|
|

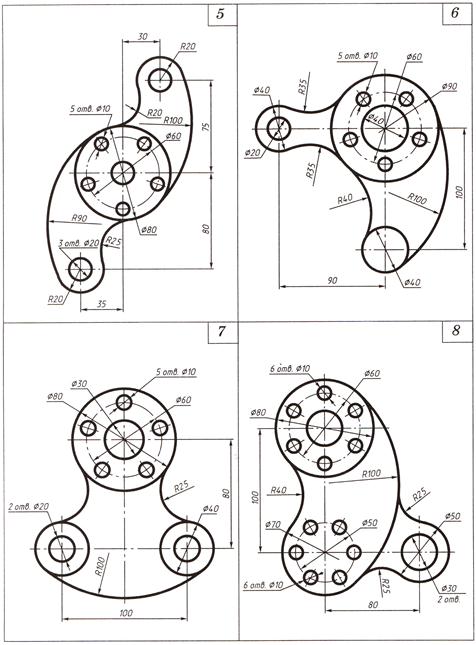

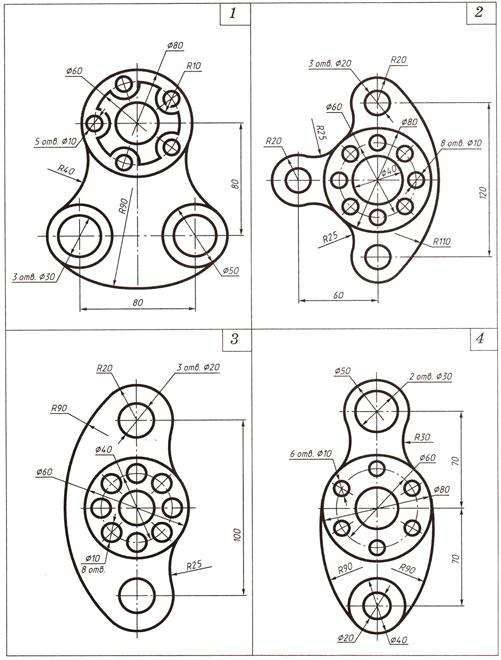

Рисунок 6- Задание для листа 1
Рисунок 6- Задание для листа 1
Рисунок 6- Задание для листа 1
Рисунок 6- Задание для листа 1
Лист 2
