Разрезы. На листе формата А3 необходимо построить по двум заданным видам третий вид детали в тонких линиях

Содержание листа

На листе формата А3 необходимо построить по двум заданным видам третий вид детали в тонких линиях. Заменить вид спереди полным фронтальным разрезом, на виде слева выполнить соединение половины вида слева и половины профильного разреза. Выполнить обводку, нанести размеры, обозначить и подписать профильный разрез.

Пример выполнения листа показан на рисунке 9, условия заданий даны на рисунке 10.

Варианты заданий приведены в таблице 6.

Литература: [1, с. 141…156]

Рисунок 9- Образец выполнения листа 3

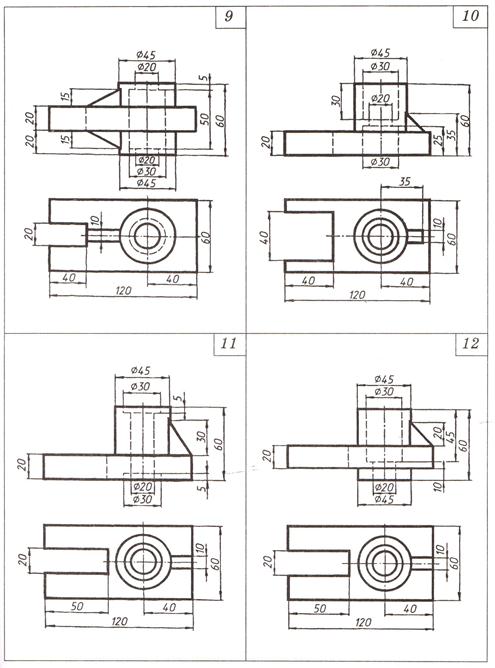

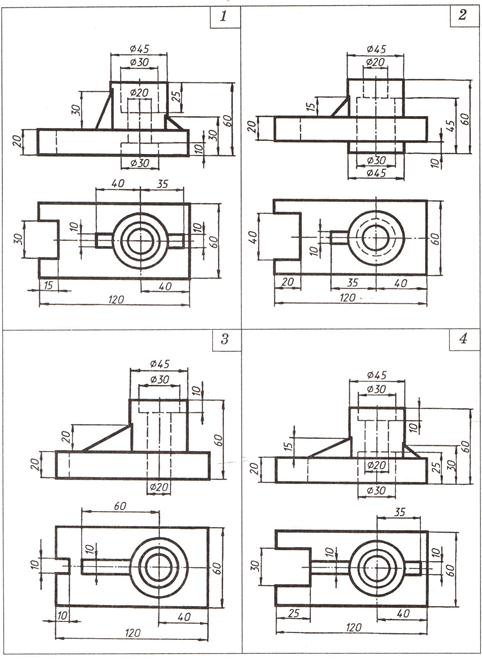

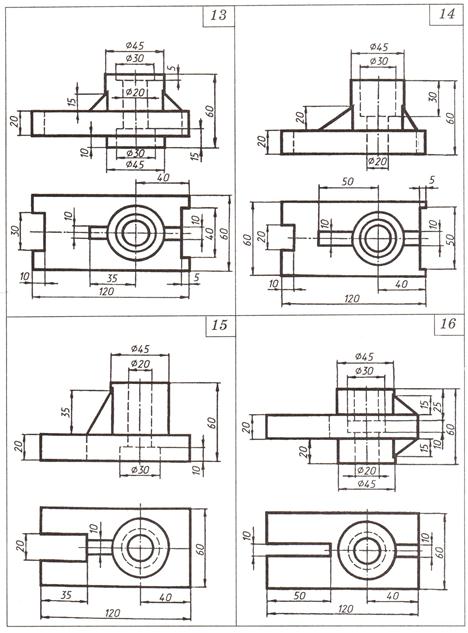

Рисунок 10- Задание к листу 3

Рисунок 10- Задание к листу 3

Рисунок 10- Задание к листу 3

Рисунок 10- Задание к листу 3
