Содержание листа:
На листе чертежной бумаги формата А3 вычертить чертеж цилиндрической передачи.
Нанести размеры, заполнить основную надпись.
Размеры деталей соединений выбрать по таблице 11.
Образец работы дан на рисунке 16
Литература: [1, с.235….237 ]
Рисунок 16- Образец выполнения листа 5
Последовательность вычерчивания чертежа цилиндрической передачи.
Выбрать по таблице 11 значения m, z1, z2, Dв1, Dв2, для Вашего варианта. По формулам, приведенным на рисунке 17 рассчитать все необходимые размеры элементов передачи и вычертить два изображения передачи. Построения удобнее начать выполнять с вида слева. Данные для выбора размеров шпоночного соединения приведены в таблице 12. При нанесении размеров на чертежеуказать: диаметры валов, диаметры ступиц колес, ширину зубчатого венца, длину ступиц.
Изображения шпоночного соединения даны на рисунке 18.
Таблица 12- Размеры для деталей цилиндрической передачи
| № варианта | m | Z1 | Z2 | Dв1 | Dв2 | № варианта | m | Z1 | Z2 | Dв1 | Dв2 | ||||||
|
|
|
Рисунок 17- Параметры цилиндрической зубчатой передачи

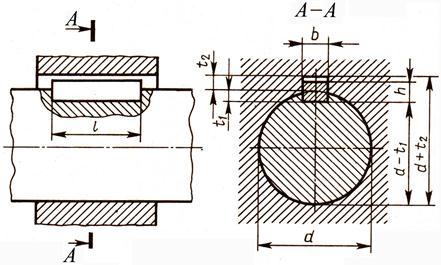

Рисунок 18- Шпоночное соединение
Таблица 12- Размеры шпоночного соединения
| Диаметр вала d | Размеры сечения шпонки | Глубина паза | Фаски с | Длина шпонки l | ||
| вал | втулка | |||||
| b | h | t1 | t2 | |||
| Св. 12 до 17 | 2,3 | 0.25…0.40 | 10…65 | |||
| от 17 до 22 | 3,5 | 2,8 | 14…70 | |||
| От 22 до 30 | 3,3 | 18…90 | ||||
| От 30 до 38 | 3,3 | 22…110 | ||||
| От 38 до 44 | 3,3 | 0.40…0.60 | 28…140 | |||
| От 44 до 50 | 5,5 | 3,6 | 36…160 | |||
| От 50 до 58 | 4,5 | 45…180 |
