Содержание листа:
На листе чертежной бумаги формата А3 вычертить чертеж конической передачи.
Нанести размеры, заполнить основную надпись.
Размеры деталей соединений выбрать по таблице 13.
Образец работы дан на рисунке 19.
Рисунок 19- Образец выполнения листа 6
Последовательность вычерчивания чертежа конической передачи.
Выбрать по таблице 13 значения m, z1, z2, Dв1, Dв2,, для Вашего варианта. По формулам, приведенным в таблице 14, рассчитать все необходимые размеры элементов передачи и вычертить два изображения передачи. Построения удобнее начать выполнять с главного изображения. Данные для выбора размеров шпоночного соединения приведены в таблице 12. При нанесении размеров указать: диаметры валов, диаметры ступиц колес, ширину зубчатого венца, длину ступиц. На рисунке 20 даны буквенные обозначения параметров конической передачи.
Таблица 13 – Размеры для деталей конической передачи
| № варианта | m | Z1 | Z2 | Dв1 | Dв2 | |||
| 32 | ||||||||
Таблица 14 - Формулы соотношения размеров конической зубчатой передачи в зависимости от модуля m, чисел зубьев шестерни z1 и колеса z2 и диаметра валов шестерни Dв1 и колеса Dв2.
| Соотношение размеров элементов конической зубчатой передачи в эависимости от модуля m, числа зубьев шестерни z1 и колеса и z2 диаметров валов шестерни Dв1 и колеса Dв2 | ||
| Элемент передачи | Обозначение | Размер, мм |
| Высота головки зуба | ha | ha = m |
| Высота ножки зуба | hf | hf = m |
| Высота зуба | h | h = ha + hf |
| Делительный диаметр шестерни | d1 | d1 = mz1 |
| Делительный диаметр колеса | d2 | d2 = mz2 |
| Ширина зубчатого венца | b | b = 0,3Rе |
| Длина ступицы шестерни | Lст.1 | Lст.1 = 1,3Dв1 |
| Наружный диаметр ступицы шестерни | Dст.1 | Dст.1 = 1,7Dв1 |
| Диаметр вала шестерни | D1 | D1 = 1,2Dв1 |
| Длина ступицы колеса | Lст.2 | Lст.2 = 1,3Dв2 |
| Наружный диаметр ступицы колеса | Dст.2 | D ст2 = 1,7Dв2 |
| Диаметр вала колеса | D2 | D2 = 1,2Dв2 |
| Толщина обода зубчатого венца | δ | δ = 2.5m |
| Впадина | n | n = 2…3 m |

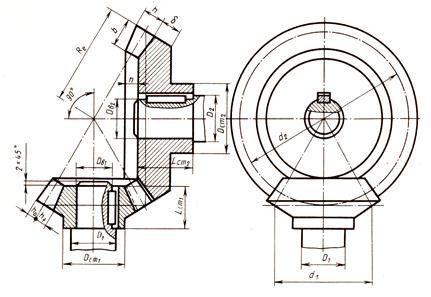

Рисунок 20- Параметры конической передачи
