Кроссировка

Таблицы цилиндров

Число групп	Параметры схемы	Первая строка матрицы
Трехшаговые цилиндры
4.	[1.2]
5.	[1.1] [1.2]
6.	[1.1] [1.2] [2.2] [1.2]	.030
7.	[1.2] [1.3] [2.2]	.0202
8.	[1.2] [1.3] [1.4] [2.3]	.0111
9.	[1.2] [1.3] [1.4] [2.2] [2.3]	.01102 .01011
10.	[1.2] [1.3] [1.4] [2.3] [2.4]	.01101 .01011
11.	[1.2] [1.3] [1.4] [1.5] [2.3] [2.4] [3.4]	.011010 .010102 .001110
12.	[1.2] [1.3] [1.4] [1.5] [2.3] [2.4] [2.5] [3.4]	.011010 .010101 .010011 .001101
13.	[1.2] [1.3] [1.4] [1.5] [1.6] [2.3] [2.4] [2.5] [3.4] [3.5]	.0110200 .0101010 .0100102 .0011002 .0010110
14.	[1.2] [1.3] [1.4] [1.5] [1.6] [2.3] [2.4] [2.5] [2.6] [3.4] [3.5] [4.5]	.0110100 .0101010 .0100101 .0100011 .0011001 .0010101 .0001110
Четырехшаговые цилиндры
5.	[1.1.2]
6.	[1.1.1] [1.1.2] [1.2.1]
7.	[1.1.2] [1.1.1] [1.2.1] [1.2.2]
8.	[1.1.2] [1.1.3] [1.2.2] [1.2.3]
9.	[1.1.2] [1.1.3] [1.2.1] [1.2.2] [1.2.4] [1.3.2] [1.1.2] [1.1.3] [1.2.1]
10.	[1.2.2] [1.2.3] [1.2.4] [1.3.2]
11.	[1.1.3] [1.2.2] [1.2.4] [1.2.5] [1.3.2]
12.	[1.1.3] [1.2.2] [1.2.4] [1.2.5] [1.3.5]
13.	[1.2.6] [1.3.2]
14.	[1.2.4] [1.2.5] [1.2.7] [1.3.2] [1.4.2] [1.4.3] [2.4.3]	.0111112
15.	[1.2.4] [1.2.7] [1.2.8] [1.3.2] [1.3.5] [1.4.2] [2.3.4]	.0111111
Пятишаговые цилиндры
6.	[1.1.1.2]
7.	[1.1.1.1] [1.1.1.2] [1.1.2.1]
8.	[1.1.1.2] [1.1.2.2] [1.1.2.1] [1.2.1.2]
9.	[1.1.1.2] [1.1.1.3] [1.1.2.2] [1.1.2.1] [1.2.2.1] [2.1.1.2]
10.	[1.1.1.3] [1.1.2.2] [1.1.2.3] [1.2.2.1] [1.2.3.1] [1.2.2.2]
11.	[1.1.2.3] [1.1.1.3] [1.1.1.4] [1.1.2.1] [1.1.2.2] [1.1.2.3] [1.1.2.4] [1.1.3.1] [1.1.3.2] [1.1.3.3] [1.2.1.2] [1.2.1.3] [1.2.1.4] [1.2.2.2] [1.2.2.3] [1.2.3.2] [1.2.4.1] [1.3.2.2] [1.3.2.3] [2.1.1.3] [2.1.2.3] [2.2.1.3]
12.	[1.1.2.3] [1.1.2.4] [1.1.3.2] [1.1.3.3] [1.1.4.3] [1.2.1.4] [1.2.2.1] [1.3.1.2] [1.3.2.2] [1.3.3.2] [2.1.1.3] [2.1.1.4] [2.1.2.4] [2.1.3.2] [2.2.1.3]
13.	[1.1.2.3] [1.1.3.2] [1.1.3.3] [1.1.3.4] [1.1.4.3] [1.2.1.4] [1.2.1.5] [1.2.2.1] [1.2.2.3] [1.2.2.4] [1.2.3.4] [1.3.2.2] [2.1.1.4] [2.2.1.3] [3.1.1.3]
14.	[1.1.2.3] [1.1.2.5] [1.1.3.2] [1.1.3.3] [1.1.3.4] [1.1.4.3] [1.2.1.5] [1.2.2.4] [1.2.3.4] [1.2.4.3] [1.3.1.2] [1.3.4.2] [1.4.1.2] [2.1.1.4] [2.1.1.5] [2.1.3.2] [2.1.3.4] [2.1.4.2] [2.2.1.3] [2.2.1.4] [2.2.3.1] [2.3.1.3] [2.4.1.3]

РАЗРАБОТКА СХЕМЫ ПОСТОРЕНИЯ ТЕЛЕФОННОЙ СЕТИ И СИСТЕМЫ НУМЕРАЦИИ НАСЕЛЕННОГО ПУНКТА.

Необходимо дать характеристику телефонной сети населенного пункта А: емкость городской сети, емкость железнодорожной сети, связь проектируемой станции с существующими, АМТС, узлом спецсвязи и т.д. Выполнить схему построения телефонной сети по принципу «Каждая с каждой» и иному, предусматриваемому проектантом.

На всех СЛ показать индекс выхода на соединительную станцию, учесть одно – и двухсторонние соединительные линии. Составить таблицу по форме таблицы 10.

Таблица 10

Наименование	Нумерация абонентских линий	Код
ЗСЛ к АМТС
СЛ к УАК
СЛ к УСС
ЖАТС ДШ
КРЖ
ЖАТСК
проектир. ЖАТСК
ГАТСК
ГАТСКЭ
ГАТСЭ

В разделе «Техника безопасности» необходимо привести правила при работе на АТС.

В разделе «Заключение» учащийся приводит собственное мнение о ходе проектирования, навыках и занятиях, полученных в результате работы над проектом, особо затруднительные случаи в работе, пожелания о содержании и выполнении курсового проектирования.

В разделе «Список литературы» приводится в алфавитном порядке по установленным правилам перечень литературы, использованной при выполнении проекта, причем в пояснительной записке необходимо делать ссылки на соответствующий источник.

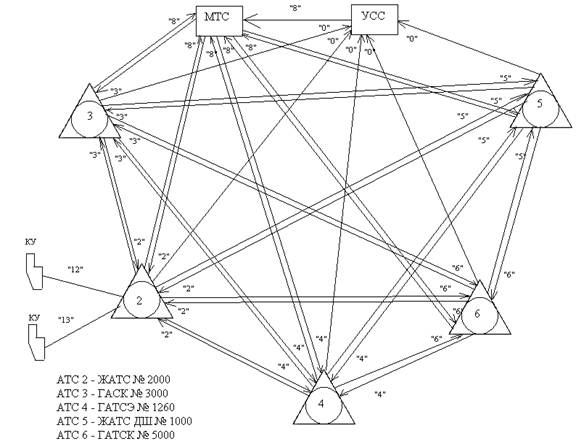

Рис. 11 Схема построения телефонной сети при связи

АТС по принципу «каждая с каждой»

СПИСОК ЛИТЕРАТУРЫ

1. Бунин Д.А., Аппаратура транспортной проводной связи, М.,Транспорт, 1991

2. Волковинский Л.М., Автоматическая телефонная связь на железнодорожном транспорте. Учебник для техникумов железнодорожного транспорта, М., Транспорт, 1976.

3. Дюфор С.Л. и др., Координатные АТС железнодорожного транспорта, М., Транспорт, 1989

4. Ковалева В.Д., Основы телефонной коммутации. Учебник для техникумов. М., Радио и связь, 1987 г.

5. Ковалева В.Д. и др. Телефония и системы автоматической коммутации. Учебник для техникумов связи. М., Связь, 1976 г.

6. Корнышев Ю.Н. и др. Станционные сооружения сельских телефонных сетей. М., Связь, 1978

7. Истратова В.М., Косенко С.С., Автоматическая телефонная связь на железнодорожном транспорте. Учебник для техникумов ж.д. транспорта, М., Транспорт, 1985

8. Хрусталева Т.И. и др., Проектирование сельских АТСК 100/2000, м., Связь, 1969.
