Аппаратура и материалы

Машина разрывная с максимальной нагрузкой не менее 30 Н (3 кгс), с погрешностью измерения нагрузки не более 1 %.

Приспособление для сохранения постоянного угла расслаива­ния (см. рис. 2), прикрепляется к нижнему зажиму разрывной машины.

Прибор для измерения толщины покрытий с погрешностью не более 10 % (микрометр и др.).

Фольга мягкая рулонная толщиной 0,05 мм для технических целей по ГОСТ 618—73, из алюминия по ГОСТ 4784—74, марок АД 1 и АДО.

Фольга рулонная для технических целей по ГОСТ 5638—75, тол­щиной 0,05 мм, из меди по ГОСТ 859—78 марок МО, М1, М2.

Ткани из стеклянного волокна по ГОСТ 8481—75, толщиной 0,04-0,06 мм.

Линейка металлическая для нарезания полос.

Лезвие бритвенное или ножницы.

Кисть волосяная плоская, мягкая, шириной не менее 10 мм, длина волос не менее 15 мм.

Стекло для фотографических пластинок размеров 9x12 по норма­тивно-технической документации.

Ацетон технический по ГОСТ 2768—84.

Подготовка к испытанию.

Фольгу натягивают на стеклянную пластинку, выравнивают и обезжиривают ватным тампоном, смоченным в ацетоне.

Алюминиевую фольгу применяют для лакокрасочных материалов, отверждаемых при температуре не выше 300⁰ С, а медную фольгу для материалов, отверждаемых при температуре не выше 180⁰ С.

Лакокрасочный материал наносят тонким слоем на фольгу любым методом и сушат. После этого наносят второй слой, на который сразу накладывают стеклоткань, обезжиренную ацетоном и высушенную, плотно прижимают ее к фольге. Затем лакокрасочный материал кистью наносят на стеклоткань полностью смачивая ее, удаляя все неровности и пузыри. Образец высушивают.

Вязкость, количество слоев, наносимых на стеклоткань, и режим сушки определяются нормативно-технической документацией на ла­кокрасочный материал.

Толщина покрытия со стеклотканью после сушки должна быть не ниже 70 мкм.

Высушенный образец снимают со стеклянной пластины и разре­зают вдоль на 8 — 10 полосок размером 10×60 мм каждая. Крайние полоски отбрасывают, а на остальных вручную отслаивают фольгу от покрытия со стеклотканью на длину, несколько превышающую по­ловину общей длины полоски (примерно 35 мм), и отгибают фольгу на 180⁰.

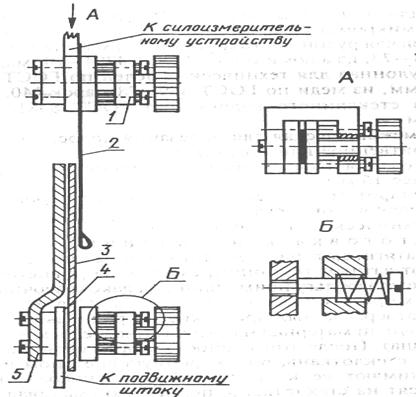

Рис. 2. Приспособление для сохранения постоянного угла расслаивания.

1 — неподвижный зажим; 2 — фольга; 3 — пленка лака (эмали), армированная стеклотканью; 4— подвижный зажим; 5—направляющая планка.

Допускается определять адгезию покрытий без армирования стеклотканью при большой толщине и низкой эластичности покрытий.

Перед определением адгезии, если сроки выдержки покрытия после сушки не оговорены в нормативно-технической документации на испытуемые материалы, образцы холодной сушки выдерживают при (20±2)°С и относительной влажности воздуха (65±5)% в течение 48 ч, а образцы горячей сушки не менее 3 ч.

Перед определением адгезии замеряют толщину покрытия не менее чем на трех участках поверхности испытуемого образца, при этом расхождение в толщине покрытия не должно превышать 10 %.
