Задание 4.2

На территории района (рисунок 4.1) имеется восемь потребителей материального потока.

Определить узел транспортной сети прямоугольной конфигурации, в котором размещение распределительного центра обеспечит минимум грузооборота транспорта по доставке грузов в обслуживаемую сеть.

Задание выполняется на чертеже, сделанном при выполнении задания 1. Найдите и укажите на чертеже рекомендуемую точку размещения центра (точка М).

Основой выполнения задания 2 является изучение метода определения оптимального места размещения распределительного центра в случае прямоугольной конфигурации сети автомобильных дорог (метод пробной точки).

Сначала на примере отдельного участка транспортной сети разберём суть метода. Пусть на участке дороги, длиной 30 км (участок AD на рисунке 4.3), имеется четыре потребителя материального потока: A, B, C и D. Месячный грузооборот каждого из них указан в скобках. Оптимальное место расположения распределительного склада легко определить методом, который можно назвать как «метод пробной точки».

Рисунок 4.3 - Определение оптимального места расположения
распределительного центра на участке обслуживания

Суть метода состоит в последовательной проверке каждого отрезка обслуживаемого участка.

Введём понятие пробной точки отрезка, а также понятие левого и правого грузооборотов пробной точки.

Пробной точкой отрезка назовём любую точку, находящуюся на этом отрезке и не принадлежащую его концам (т.е. пробная точка не совпадает с точками A, B, C и D).

Левый грузооборот пробной точки – грузооборот потребителей, расположенный на всём участке обслуживания слева от пробной точки.

Правый грузооборот пробной точки – грузооборот потребителей, расположенных справа.

Участок обслуживания проверяют с крайнего левого конца. Сначала анализируют первый отрезок участка (в нашем случае – отрезок AB). На данном отрезке ставится пробная точка и подсчитывается сумма грузооборотов потребителей, находящихся слева и справа от поставленной точки. Если грузооборот потребителей, находящихся справа, больше, то проверяется следующий отрезок. Если меньше, то принимается решение о размещении склада в начале анализируемого отрезка.

Проверка пробных точек продолжается до тех пор, пока не появится точка, для которой сумма грузооборотов потребителей с левой стороны не превысит сумму грузооборотов потребителей с правой стороны. Решение принимается о размещении склада в начале этого отрезка, т.е. слева от пробной точки. В нашем примере - это точка С.

Рассмотрим вариант, когда сумма грузооборотов слева и справа от пробной точки очередного отрезка становится одинаковой. Начало этого отрезка (точка М, рис. 4.4), является первым, а конец (точка N) последним из возможных мест расположения распределительного центра на участке обслуживания. Распределительный центр может быть расположен в любой из точек отрезка MN участка обслуживания.

Рисунок 4.4 - Определение оптимального расположения распределительного
центра при равенстве «левого» и «правого» грузооборотов пробной точки

Для определения методом пробной точки оптимального узла прямоугольной транспортной сети (для размещения распределительного центра) следует нанести на карту района координатные оси, сориентированные параллельно дорогам. Определив координаты потребителей, необходимо на каждой координатной оси найти методом пробной точки оптимальное место расположения координаты X и координаты Y искомого узла.

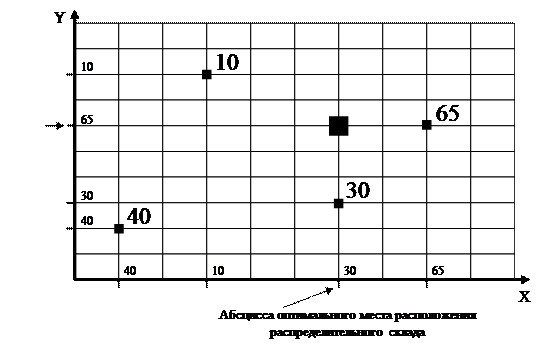

В качестве примера рассмотрим обслуживаемую систему, состоящую из четырёх потребителей (рисунок 4.5). Сеть дорог прямоугольная. Присваивая ординатам и абсциссам потребителей соответствующие значения грузооборота, найдём методом пробной точки ординату и абсциссу оптимального узла транспортной сети. Размещение распределительного центра в найденном узле обеспечит минимальный грузооборот по доставке товаров со складов.

Рисунок 4.5 - Определение оптимального места расположения распределительного центра в условиях прямоугольной сети автомобильных дорог (Точками на схеме обозначены потребители материального потока, числами – грузооборот потребителей, т./мес.)
