Определение размеров технологических зон

Цель работы: изучение технологических зон общетоварного склада и расчет их площадей.

Распределительный центр, работающий широком ассортименте неохлаждаемых продовольственных товаров, планирует увеличить количество потребителей. Анализ рынка складских услуг региона деятельности показал целесообразность организации собственного склада. Определить размер склада.

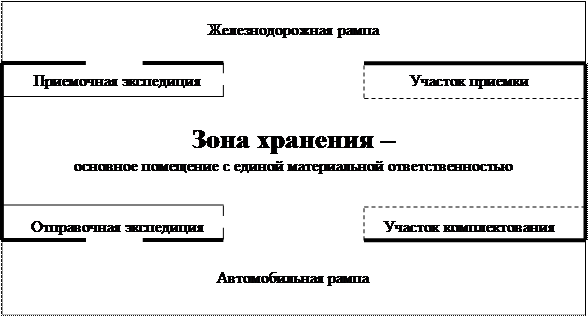

Технологические зоны общетоварного склада показаны на рисунке 11.1.

Рисунок 11.1 - Принципиальная схема складского помещения

распределительного центра

Общая площадь склада (S_общ) определяется по формуле:

, м2

(11.1)

где S_гр – грузовая площадь, т.е. площадь, занятая непосредственно под хранимыми товарами (стеллажами, штабелями и другими приспособлениями для хранения товаров);

S_всп – вспомогательная площадь, т.е. площадь, занятая проездами и приходами;

S_пр – площадь участка приемки:

S_км – площадь участка комплектования;

S_р.м. – площадь рабочих мест, т.е. площадь в помещениях складов, отведенная для оборудования рабочих мест складских работников;

S_п.э. – площадь приемочной экспедиции;

S_о.э. – площадь отправочной экспедиции.

11.1 Грузовая площадь (S_гр)

Формула для расчета грузовой площади склада имеет вид:

, м2

(11.2)

где Q – прогноз годового товарооборота, д.е./год;

З – прогноз величины товарных запасов, дней оборота;

k_н – коэффициент неравномерности загрузки склада;

254 – количество рабочих дней в году;

C_v – примерная стоимость одного кубического метра хранимого на складе товара, д.е./м³;

k_н.г.о. – коэффициент использования грузового объема склада;

h – высота укладки грузов на хранение, м.

Коэффициент неравномерности загрузки склада определяется как отношения грузооборота наиболее напряженного месяца к среднемесячному грузообороту склада. В проектных расчетах k_н принимают равным 1.1 ÷ 1.3.

Примерная стоимость 1 м² упакованного товара может быть определена на основе следующих данных:

- стоимость грузовой единицы,

- вес брутто грузовой единицы;

- примерный вес 1 м³ товара в упаковке (таблица 11.1).

Более точно вес 1 м³ хранимого на складе товара может быть определен посредством выборочных замеров, проводимых службой логистики склада.

Коэффициент использования грузового объема склада характеризует плотность и высоту укладки товара и рассчитывается по формуле

(11.3)

где V_пол – объем товара в упаковке, который может быть уложен на данном оборудовании по всей его высоте, м³;

S_об – площадь, которую занимает проекция внешних контуров несущего оборудования на горизонтальную плоскость, м².

Технологический смысл коэффициента k_н.г.о. заключается в том, что оборудование, особенно стеллажное, невозможно полностью заполнить хранимым товаром. Для того, чтобы осуществлять его укладку и выемку из мест хранения необходимо оставлять технологические зазоры между хранимым грузом и внутренними поверхностями стеллажей. Кроме того, груз чаще всего хранится на поддонах, которые, имея стандартную высоту 144 мм, также занимают часть грузового объема.

Расчет k_н.г.о. для стеллажей марки СТ-2М-II[1] показал, что в случае хранения товаров на поддонах k_н.г.о. = 0.64, при хранении без поддонов k_н.г.о. = 0.67[2].

Таблица 11.1

Укрупненные показатели расчетных нагрузок на 1 м²

на участках приемки и комплектования

Наименование товарной группы	Средняя нагрузка при высоте укладки 1 м, т/м2 (а также вес 1 м3 товара в упаковке, т)
Консервы мясные	0,85
Консервы рыбные	0,71
Консервы овощные	0,60
Консервы фруктово-ягодные	0,55
Сахар	0,75
Кондитерские изделия	0,50
Варенье, джем, повидло, мед	0,68
Чай натуральный	0,68
Мука	0,32
Крупа и бобовые	0,70
Макаронные изделия	0,55
Водка	0,20
Ликероводочные и плодово-ягодные вина	0,50
Коньяк	0,50
Шампанское	0,50
Пиво в стеклянных бутылках по 0,5 л.	0,30
Безалкогольные напитки в стеклянных бутылках по 0,5 л	0,50
Прочие продовольственные товары	0,50

Примечание: в таблице 11.1 приведены усредненные значение конца 80-х годов. Данный показатель не содержит ценового элемента и является относительно стабильным. Однако следует учесть, что изменение упаковки и расфасовки товаров, вызванное прогрессом в соответствующих отраслях может повлечь за собой и изменение веса 1 м³ упакованного товара.

11.2 Площадь проходов и проездов (S_всп)

Величина площади проходов и проездов определяется после выбора варианта механизации и зависит от типа использованных в технологическом процессе подъемно-транспортных машин. Если ширина рабочего коридора работающих между стеллажами машин равна ширине стеллажного оборудования, то площадь проходов и проездов будет приблизительно равна грузовой площади.

11.3 Площади участков приемки и комплектования (S_пр и S_км)

Площади участков приемки и комплектования рассчитываются на основании укрупненных показателей расчетных нагрузок на 1м² площади на данных участках. В общем случае в проектных расчетах исходят из необходимости размещения на каждом квадратном метре участков приемки и комплектования 1м³ товара. Данные таблицы 11.1 показывают количество тонн того или иного товара, размещаемого на 1м² названных участков.

Площади участков приемки и комплектования рассчитываются по следующим формулам:

	, м2	(11.4)
	, м2	(11.5)

где t_пр – число дней нахождения товара на участке приемки;

С_р – примерная стоимость одной тонны хранимого на складе товара, д.е./т.;

q – укрупненные показатели расчетных нагрузок на 1 м² на участках приемки и комплектования, т/м²;

t_км – число дней нахождения товара на участке комплектования.

11.4 Площадь рабочих мест (S_рм)

Рабочее место заведующего складом, размерам в 12м², оборудуют вблизи участка комплектования с максимально возможным обзором складского помещения.

11.5 Площадь приемочной экспедиции (S_п.э.)

Приемочная экспедиция организуется для размещения товара, поступившего в нерабочее время. Следовательно, ее площадь должна позволять разместить такое количество товара, которое может поступить в это время. Размер площади приемочной экспедиции определяют по формуле

, м2

(11.6)

где t_п.э. – число дней, в течение которых товар будет находиться в отправочной экспедиции;

q_э – укрупненный показатель расчетных нагрузок на 1 м² в экспедиционных помещениях, т/м².

11.6 Площадь отправочной экспедиции (S_о.э.)

Площадь отправочной экспедиции используется для комплектования отгрузочных партий. Размер площади определяется по формуле

, м2

(11.7)

где t_о.э. – число дней, в течение которых товар будет находиться в отправочной экспедиции;

Пользуясь приведенными выше формулами и задачами, а также данными таблицы 11.2 выполнить расчет площади склада. Результат оформить в виде таблицы 11.3.

Площадь межстеллажных проездов принять равной грузовой площади.

Таблица 11.2

Исходные данные для выполнения задания

Показатель	Обозна- чение	Единица измерения	Значение показателя
Прогноз годового товарооборота	Q	д.е./год
Прогноз товарных запасов	З	дней оборота
Коэффициент неравномерности загрузки склада	kн	–	1.2
Коэффициент использования грузового объема склада	kн.г.о.	–	0.65
Примерная стоимость 1м3 хранимого на складе товара	Cv	д.е./м3
Примерная стоимость 1 т хранимого на складе товара	Cp	д.е./т
Высота укладки грузов не хранение (стеллажный способ хранения)	h	м	5.5
Укрупненный показатель расчетных нагрузок на 1 м2 на участках приемки и комплектования	q	т/м2	0.5
Укрупненный показатель расчетных нагрузок на 1 м2 экспедиций	qэ	т/м2	0.5
Время нахождения товара на участке: приемки	tнр	дней	0.5
комплектования	tкм	дней
приемочной экспедиции	tн.э.	дней
отправочной экспедиции	tо.э.	дней

Таблица 11.3

Экспликация технологических зон склада

Наименование технологической зоны	Размер площади зоны, м2
Зона хранения (грузовая площадь)
Зона хранения (площадь проходов и проездов)
Участок приемки товаров
Участок комплектования товаров
Приемочная экспедиция
Отправочная экспедиция
Рабочее место заведующего складом
Общая площадь склада
