Опыт короткого замыкания

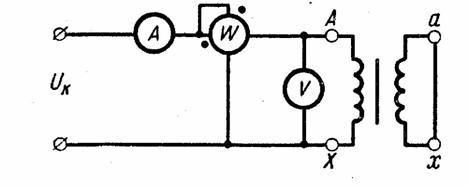

Вторичную обмотку замыкают накоротко сопротивление Z_н = 0), а к первичной подводят пониженное напряжение (см. рис.1.12) такого значения, при котором по обмоткам проходит номинальный ток I_ном. В мощных силовых трансформаторах напряжение U_к при коротком замыкании обычно составляет 5-15% от номинального. В трансформаторах малой мощности напряжение U_к может достигать 25-50% от U_ном.

Рис. 1.12

Так как поток, замыкающийся по стальному магнитопроводу, зависит от напряжения приложенного к первичной обмотке трансформатора, а магнитные потери в стали пропорциональны квадрату индукции, т.е. квадрату магнитного потока, то ввиду малости U_к пренебрегают магнитными потерями в стали и током холостого хода. При этом из общей схемы замещения трансформатора исключают сопротивления R₀ и X₀ и преобразуют ее в схему, показанную на (рис 1.13, а). Параметры этой схемы определяют из следующих соотношений:

(1.34)
