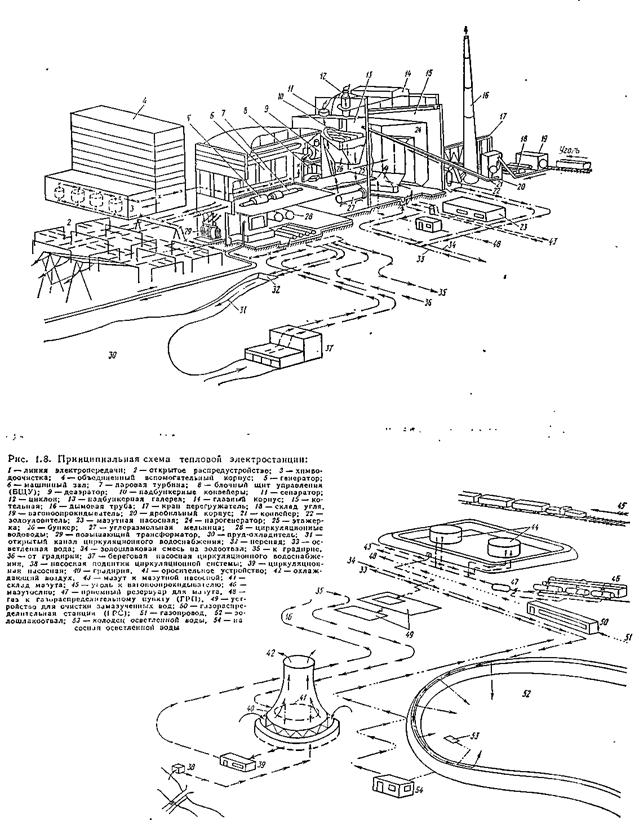

Принципиальная технологическая схема ТЭЦ

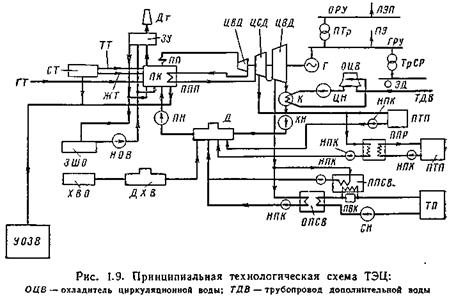

Принципиальная технологическая схема ТЭЦ (рис. 1.9) несколько сложнее схемы ГРЭС. Пар к технологическим потребителям направ­ляется из отборов турбины непосредственно к потребителям пара ПТП или же через паропреобразозатеть ППР, которые применяются и для сокращения потерь дорогостоящего конденсата установок высо­кого давления. Конденсат потребителей после очистки и конденсат паропреобразователей возвращаются в общий поток конденсата на­сосами перекачки конденсата НПК. Горячая вода направляется к теплофикационным потребителям ТП сетевыми насосами СП Она подогревается паром из теплофикационных отборов турбины в основ­ных ОПСВ и пиковых ППСВ подогревателях (бойлерах) сетевой воды или же в пиковых водогрейных котлах ПВК. Конденсат подогре­вателей направляется в деаэратор насосами перекачки конденсата бойлеров НПК.

Так как ТЭЦ расположены ближе к потребителям электроэнергии ПЭ, чем ГРЗС, то для их питания сооружают распредустройства генераторного напряжения закрытого типа (ГРУ или ЗРУ) и только удаленные потребители ТЭЦ питаются от открытых распредустройств

(ОРУ), соединенных с ГРУ повышающими трансформаторами ПТР. Трансформаторы собственного расхода присоединяются при этом не к выводам генератора, а к ГРУ.
