Литниковые системы

Литниковая система – это система каналов, через которые расплавленный металл подводят в полость формы. Литниковая система должна обеспечи­вать заполнение литейной формы с не­обходимой скоростью, задержание шла­ка и других неметаллических включе­ний, выход паров и газов из полости формы, непрерывную подачу расплав­ленного металла к затвердевающей от­ливке.

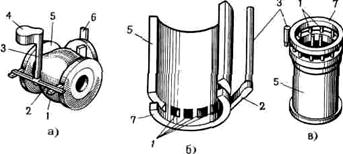

Рис. 15 Способы подвода расплавленного металла в полость литейной формы

В зависимости от конфигурации и тол­щины стенок отливок 5 и состава заливаемого сплава расплавленный ме­талл в полость литейной формы под­водят сбоку (рис. 15, а), снизу (рис. 15, б) или сверху (рис. 15, в). Литниковая система обычно состоит из литниковой чаши 4 – предназначенной для резервирования жидкого металла с целью непрерывного процесса заливки в полость формы, вертикального ка­нала-стояка 3 – предназначенного для направленного движения жидкого металла в литейную форму, шлакоуловителя 2, пита­телей 1 – предназначенных для подпитки жидким металлом наиболее массивных участков, выпора 6. При подводе метал­ла снизу или сверху используют мас­сивные коллекторы 7.
