Конструктивно CPU S 7-200 состоит из микропроцессора, встроенного источника питания, входных и выходных цепей, находящихся в одном корпусе (рис. 6.1). После загрузки программы S 7-200 содержит необходимую логику для контроля и управления входными и выходными устройствами. Особенностью модели CPU 224 XP является встроенный аналоговый ввод / вывод и два коммуникационных порта.

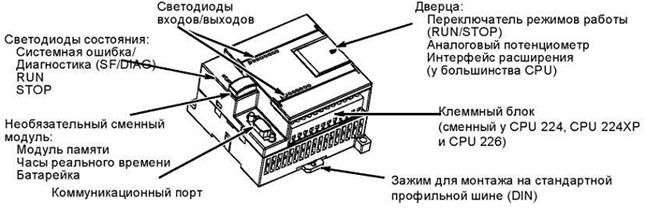

Рис. 6.1.Микро-ПЛК S 7-200
В табл. 6.1 приведены технические характеристики CPU S7-224 XP.
Таблица 6.1. Технические характеристики CPU S7-224 XP
| Характеристика | Значение |
| Программная память: с редактированием в режиме RUN без редактирования в режиме RUN | 12 кбайт 16 кбайт |
| Память данных | 10 кбайт |
| Буферизация памяти | Обычно 100 часов |
| Локальные встроенные входы/ выходы цифровые аналоговые | 14 вх./10 вых. 2 вх./1 вых. |
| Модули расширения | 7 модулей |
| Счетчики | |
| Скоростные счетчики 1-фазные 2-фазные | 4 до 30 кГц 2 до 200 кГц 3 до 20 кГц 1 до 100 кГц |
| Таймеры | |
| Импульсные выходы (DC) | 2 до 100 кГц |
| Аналоговые потенциометры | |
| Часы реального времени | Встроенные |
| Коммуникационные порты | 2 ´ RS -485 |
| Арифметика с плавающей точкой | Да |
| Цифровые входы/ выходы (образ процесса) | 256 (128 входов, 128 выходов) |
| Аналоговые входы и выходы (образ процесса) | 64 (32 входа и 32 выхода) |
| Времена выполнения булевых операций | 0,22 мкс/оп. |
|
|
|
