Газотурбинная установка

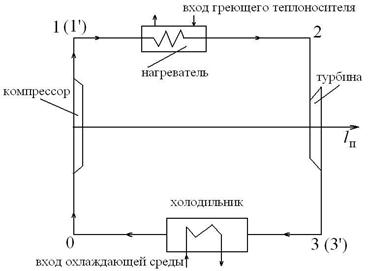

Рассмотрим работу простейшей замкнутой газотурбинной установки (ГТУ) без регенератора, схема которой имеем вид:

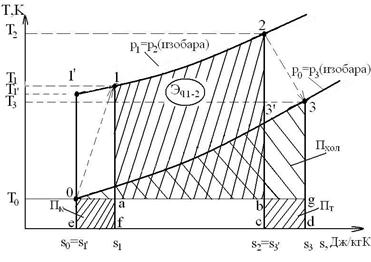

В «T-s» координатах процессы в элементах этой установки имеют вид в предположении, что процессы нагревания (1-2) и охлаждения (3-0) в установке изобарные; теплоемкость с_р =const, трением в трубах пренебрегается, а рабочее тело – идеальный газ:

где 0-1 - процесс сжатия газа в компрессоре; 1-2 - процесс подвода теплоты; 2-3 - процесс расширения газа на турбине; 3-0 - охлаждение газа в холодильнике.

Полезная работа цикла ГТУ равна:

,

где и - внутренние относительные кпд турбины и компрессора соответственно.

При отсутствии потерь имеем:

,

.

При наличии эксергетических потерь:

,

.

Эксергетические потери на турбине:

.

Потери эксергии в холодильнике равны эксергии отходящих газов:

.

Потери эксергии в компрессоре:

.

Эксергетический кпд цикла ГТУ определяется как отношение полезной работы – l_п к приращению эксергии рабочего тела Э ₂- Э ₁ в нагревателе

,

где - сумма эксергетических потерь во всех элементах ГТУ за исключение нагревателя; () – приращение эксергии рабочего тела в нагревателе, равное эксергии теплоты, полученной от рабочего тела:

.

Если нагревателем служит камера сгорания, то вводимая в ГТУ энергия есть эксергия топлива (Э_Т), равная высшей теплоте сгорания топлива (высшая теплота сгорания топлива – это сумма теплот горения и конденсации, а низшая теплота сгорания топлива не учитывает теплоту конденсации водяного пара. В цилиндре двигателя нельзя использовать теплоту конденсации).

При сжигании органических топлив в камере сгорания происходят потери эксергии, доходящие до 50% из-за низких допустимых температур по сравнению с температурой сгорания. Эта разница температур эквивалентна необратимому процессу теплообмена между источником теплоты и рабочим телом при такой же разности температур.
