Принципы выполнения устройств релейной защиты


Различают два способа включения реле на ток и напряжение сети.

Первичные реле – включены непосредственно (рис.1.5.1).

Вторичные реле – через измерительные трансформаторы тока и напряжения (рис.1.5.2).

Рис. 1.5.1 Рис. 1.5.2

К достоинствам вторичных реле следует отнести: их изолированность от цепей высокого напряжения; удобство обслуживания; возможность выполнения их стандартными на одни и те же токи (5 или 1 А) и напряжение (100 В).

Достоинство первичных состоит в отсутствии измерительных трансформаторов тока и напряжения, источников оперативного тока и контрольного кабеля. Первичные реле широко используются в цепях низкого напряжения.

Различают два способа воздействия защит на выключатель: прямой и косвенный.

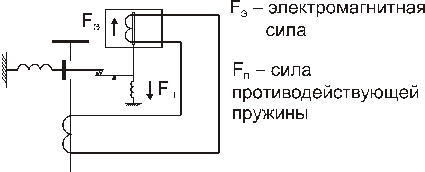

Прямой – защите не требуется оперативный ток, однако реле должны развивать большие усилия, поэтому не могут быть очень точными (рис.1.5.3).

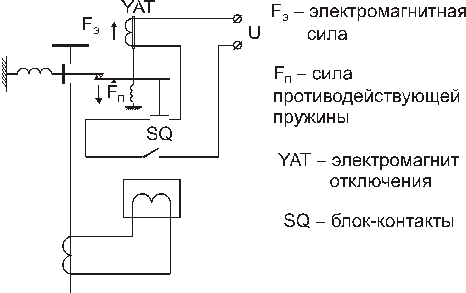

Косвенный – отличаются большой точностью. Проще осуществляется взаимодействие между реле. Однако для реле косвенного действия необходим источник оперативного тока (рис.1.5.4).

Рис. 1.5.3

Рис. 1.5.4
