Включение реле на разность токов 2 – фаз (схема восьмерки)

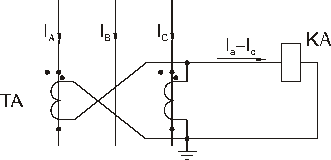

Схема соединения представлена на рис. 2.4.9, векторные диаграммы иллюстрирующие работу схемы на рис. 2.4.10, 2.4.11.

При трехфазном КЗ (симметричная нагрузка) .

Рис. 2.4.9

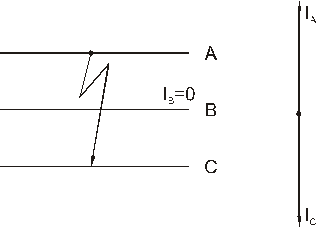

Двухфазное КЗ АС

Рис. 2.4.10

Двухфазно КЗ АВ или ВС

Рис. 2.4.11

Ток в реле, следовательно, и чувствительность при различных видах КЗ будут различными.

Однофазное КЗ фазы В: ток в реле равен нулю.

Схема применяется для защиты от междуфазных КЗ, когда она обеспечивает необходимую чувствительность когда не требуется её действие за трансформатором с соединением обмоток Y/D – 11 группа.

Коэффициент схемы .
