Работа биполярного транзистора

Рассмотрим физические процессы, происходящие во время работы биполярного транзистора. Для примера возьмем модель NPN. Принцип работы транзистора PNP аналогичен, только полярность напряжения между коллектором и эмиттером будет противоположной.

Как уже говорилось в статье о типах проводимости в полупроводниках, в веществе P-типа находятся положительно заряженные ионы - дырки. Вещество N-типа насыщено отрицательно заряженными электронами. В транзисторе концентрация электронов в области N значительно превышает концентрацию дырок в области P.

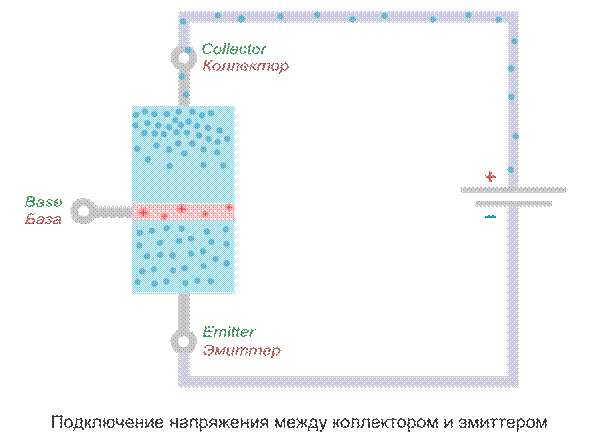

Подключим источник напряжения между коллектором и эмиттером V_КЭ (V_CE). Под его действием, электроны из верхней N части начнут притягиваться к плюсу и собираться возле коллектора (рис 4.7). Однако ток не сможет идти, потому что электрическое поле источника напряжения не достигает эмиттера. Этому мешает толстая прослойка полупроводника коллектора плюс прослойка полупроводника базы.

Рис 4.7.

Теперь подключим напряжение между базой и эмиттером V_BE, но значительно ниже чем V_CE (для кремниевых транзисторов минимальное необходимое V_BE - 0.6V). Поскольку прослойка P очень тонкая, плюс источника напряжения подключенного к базе, сможет "дотянуться" своим электрическим полем до N области эмиттера. Под его действием электроны направятся к базе. Часть из них начнет заполнять находящиеся там дырки (рекомбинировать). Другая часть не найдет себе свободную дырку, потому что концентрация дырок в базе гораздо ниже концентрации электронов в эмиттере (рис 4.8.).

В результате центральный слой базы обогащается свободными электронами. Большинство из них направится в сторону коллектора, поскольку там напряжение намного выше. Так же этому способствует очень маленькая толщина центрального слоя. Какая-то часть электронов, хоть гораздо меньшая, все равно потечет в сторону плюса базы.

Рис 4.8.

В итоге мы получаем два тока: маленький - от базы к эмиттеру I_BE, и большой - от коллектора к эмиттеру I_CE.

Если увеличить напряжение на базе, то в прослойке P соберется еще больше электронов. В результате немного усилится ток базы, и значительно усилится ток коллектора. Таким образом, при небольшом изменении тока базы I_B, сильно меняется ток коллектора I_С. Так и происходит усиление сигнала в биполярном транзисторе. Cоотношение тока коллектора I_С к току базы I_B называется коэффициентом усиления по току. Обозначается β.

β = I_C / I_B
