Назначение и устройство синхронных машин

Синхронные машины используются в качестве генераторов, двигателей и синхронных компенсаторов. Устанавливаемые на тепловых электростанциях генераторы приводятся во вращение паровыми турбинами и называются турбогенераторами. Синхронные генераторы гидроэлектростанций вращаются с помощью гидротурбин и носят название гидрогенераторов. Кроме электростанций синхронные генераторы находят применение в установках, требующих автономного источника электроэнергии. Примером могут служить автомобильные электрические краны, на которых синхронные генераторы приводятся во вращение двигателями внутреннего сгорания.

Трехфазные синхронные генераторы, двигатели и синхронные компенсаторы имеют в принципе одинаковое устройство.

Неподвижная часть машины, называемая статором (рис 11.1, а), состоит из стального или чугунного корпуса 1, в котором закреплен цилиндрический сердечник 2 статора. Для уменьшения потерь на перемагничивание и вихревые токи его набирают из листов электротехнической стали. В пазах сердечника статора уложена трехфазная обмотка 3, выполняемая так же, как и обмотка статора асинхронных двигателей. Сердечник статора в совокупности с обмоткой статора называется якорем машины. В подшипниковых щитах, прикрепленных с торцевых сторон к корпусу, либо в стояках, закрепленных на фундаменте, расположены подшипники, несущие вал 4 вращающейся части машины — ротора или индуктора. Синхронные генераторы гидроэлектростанций выполняют обычно с вертикальным расположением вала. На валу размещен цилиндрический сердечник 7 ротора, выполняемый из сплошной стали. В пазах сердечника ротора уложена обмотка возбуждения 8, питаемая постоянным током. Для присоединения обмотки возбуждения к внешней электрической цепи на валу укрепляют два изолированных друг от друга и от вала контактных кольца 6, к которым пружинами прижимаются неподвижные щетки 5. Обмотка 8 служит для возбуждения основного магнитного поля машины.

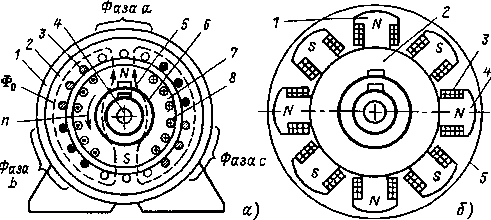

Рис. 11.1. Устройство синхронной машины с неявновыражен-
ными полюсами ( а ) и ротора машины с явновыраженными полюсами ( б )

Питание обмотки возбуждения осуществляется от генератора постоянного тока (возбудителя), вал которого соединен с валом синхронной машины, от полупроводникового преобразователя переменного тока в постоянный либо от других источников постоянного тока. Мощность для питания обмотки возбуждения составляет 1 — 3 %мощности машины.

На рис. 11.1, а показан разрез двухполюсной синхронной машины с неявновыраженными полюсами ротора. Такие машины изготовляют на частоты вращения 3000, 1500 и 1000 об/мин. Машины, предназначенные для работы с меньшими частотами вращения (750, 600, 500 об/мин и т. д.), имеют явновыраженные полюсы, число которых тем больше, чем меньше частота вращения. На рис. 11.1, б показано устройство ротора восьмиполюсной машины с явновыраженными полюсами. Ротор вписан в окружность 5, представляющую собой условно внутреннюю окружность сердечника статора. Явновыраженные полюсы 1 изготовляют из стальных листов или реже массивными и закрепляют на ободе 2 ротора. Обод ротора в совокупности с явновыраженными полюсами представляют собой сердечник ротора. Отдельные катушки обмотки возбуждения 3, расположенные на явновыраженных полюсах, соединены между собой так, что северные и южные полюсы чередуются. Трехфазная обмотка якоря синхронных машин выполняется таким образом, что возбуждаемое ею вращающееся магнитное поле имеет такое же число полюсов, как ротор.

В устройствах автоматики, измерительной техники, записи и воспроизведения звука применяются синхронные двигатели малой мощности (микродвигатели), устройство которых рассматривается в § 11.13.
