Рамы кузова

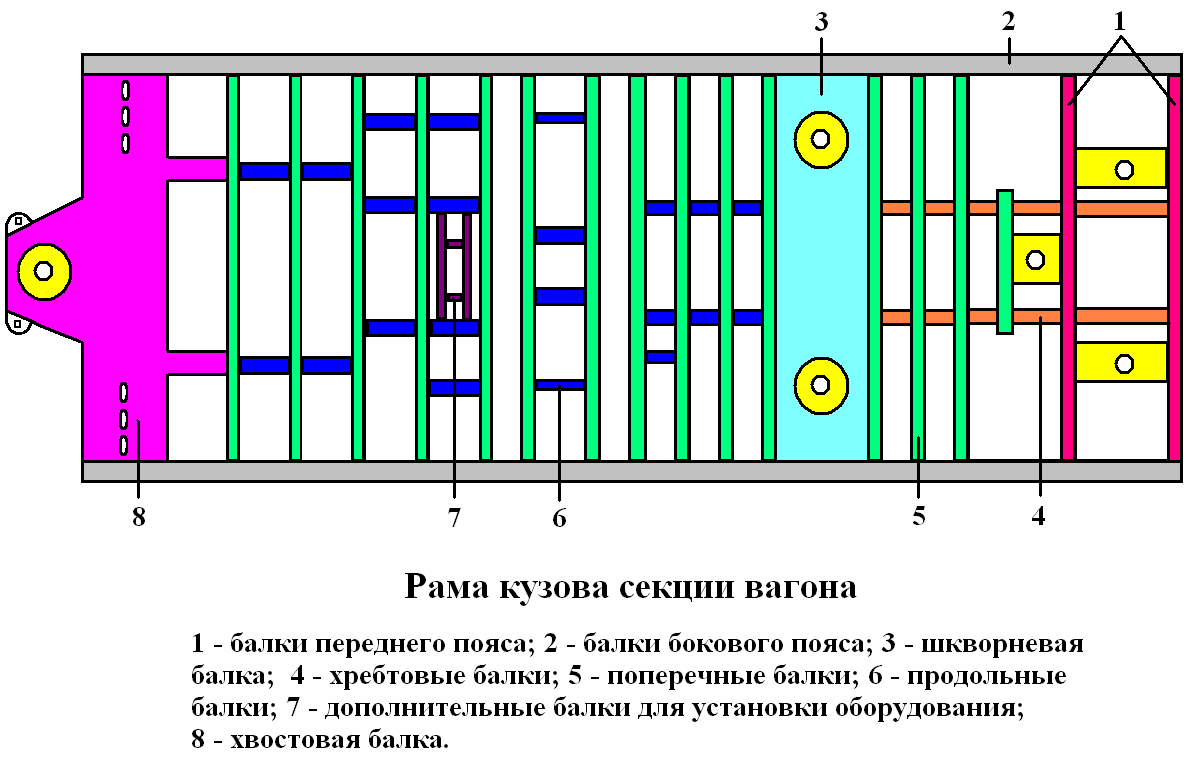

Рамы секций кузова сварной конструкции, выполнены из швеллерообразных балок, и состоят из следующих конструктивных элементов:

· двух боковых поясов, составляющих вместе с концевыми частями замкнутый контур;

· набора поперечных балок и угольников;

· шкворневой балки;

· хребтовых балок;

· концевой балки.

Хребтовые балки располагаются вдоль продольной оси вагона в начале головной и хвостовой части концевой секций. К хребтовым балкам приварены плиты, предназначенные для крепления гнезд автосцепок. К гнездам автосцепок крепятся также продольные тяги связи моторных тележек с кузовом.

Шкворневые балки служат для опоры секций кузова на моторные тележки.

На рамах кузова смонтировано электрооборудование (аппараты тягового привода КАТП-1, вспомогательное электрооборудование, источники бортового электропитания ИПП-6 (вагон 81-740.4) и ИПП-10 (на всех вагонах), блоки БУВО и БКО системы отопления и вентиляции салона СОВС), компрессорное оборудование, магистрали пневмосистем вагонов, резервуары, кондуиты и другое оборудование).

Для крепления оборудования к раме приварены кронштейны и дополнительные балки, изготовленные из различных прокатных и штампованных профилей. Поперечные балки по всей длине имеют отверстия для прокладки трубопроводов и кондуитов. На рамы секций кузова укладывается металлический настил пола.
