5.5 Исходный и рабочий контур зубчатой рейки.

С целью обеспечения единообразия изготовления и взаимозаменяемости колёс передач параметры зацепления стандартизованы. Для определения формы и размеров зубьев колеса и зубообрабатывающего инструмента служит исходный контур (стандартизованный профиль зубьев рейки – изделия в нормальном сечении).

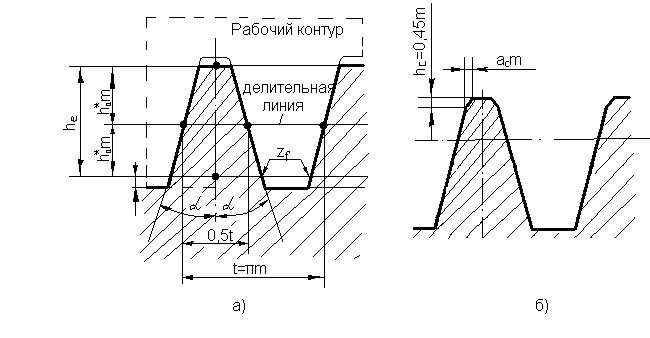

Для модулей более 1 мм исходный контур характеризуется след. Параметрами (рис. 5.5):

а) профильным углом ;

б) глубиной захода (на глубине профиль контура прямолинеен), где - коэффициент высоты головки зуба;

в) толщиной зуба по делительной прямой ;

г) радиальным зазором - коэффициент радиального зазора);

д) радиусом закруглений у корня зуба

Для обеспечения плавного вхождения зубьев в зацепление с целью уменьшения динамической нагрузки на вершине зубьев исходного контура предусматривается соответствующий срез профиля - фланк (рис.5.5,б) наличие фланка компенсирует изменение шага зацепления вследствие деформации зубьев под нагрузкой.

На основании исходного контура строится рабочий контур, совпадающий с очертанием впадин исходного контура (рис. 5.5, а) и служащий для проектирования зуборезного инструмента.
