Определение модулей деформации грунтов основания

Модули деформации определяются для всех слоев, слагающих основание.

Модули деформации могут быть определены:

1) По результатам компрессионных испытаний;

2) По результатам испытаний грунтов пробной нагрузкой в шурфах и скважинах, а так же:

3) Предварительно по таблицам СНиП 2.02.01-83*

До определения модулей деформации необходимо построить графики компрессионных испытаний и графики испытаний грунта пробной нагрузкой. Примеры таких графиков приводятся на рис. 1 а, б.

1) Определение модуля деформации по результатам компрессионных (одометрических) испытаний:

Где: - коэффициент, зависящий от коэффициента бокового расширения грунта.

Рекомендуется принимать:

Грунт
Пески	0,76	0,29
Супесь	0,72	0,31
Суглинок	0,5	0,35
Глина	0,4	0,42

- коэффициент пористости грунта, соответствующий напряжению , а коэффициент соответствует напряжению .

– относительный коэффициент сжимаемости грунта.

– коэффициент сжимаемости грунта.

По значению коэффициента сжимаемости в известной степени можно судить о строительных свойствах грунта.

При:

·

·

·

Мало сжимаемые грунты являются надежным основанием сооружений. Грунты средней сжимаемости могут давать неравномерное упрочнение грунта, для сильно сжимаемых – требуется искусственное упрочнение грунта.

Рисунок 1

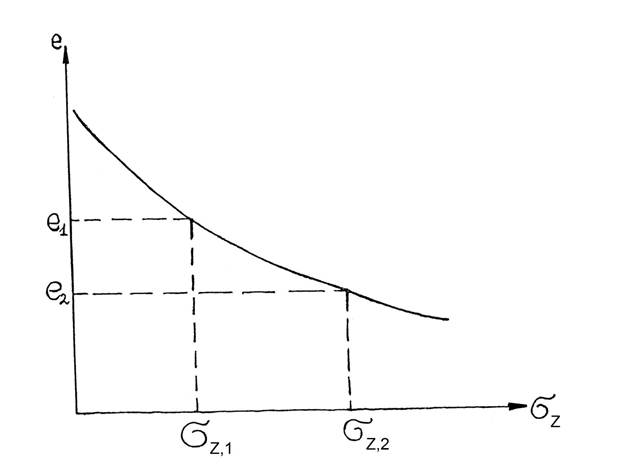

А) Определение модуля деформации по результатам компрессионных испытаний

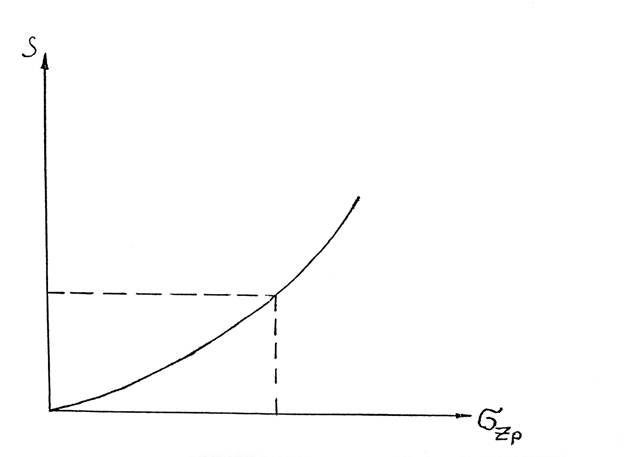

Б) Определение модуля деформации по результатам испытаний грунта пробной нагрузкой

Из формулы (8) коэффициент сжимаемости:

Или же по результатам компрессионных испытаний:

2) Определение модуля деформаций по результатам испытаний грунта пробной нагрузкой.

Модуль деформации в этом случае определяется из выражения:

Где: F – суммарная нагрузка на штамп, кг;

Здесь – дополнительное давление.

Для предварительных расчетов можно принимать

А – площадь штампа (берется по данным испытаний)

µ - коэффициент бокового расширения (см. 1.2 пункт 1)

d – диаметр круга, равновеликого площади штампа;

Здесь:

· А – площадь штампа

· S – осадка штампа при удельной нагрузке его , определяемая по графику испытания грунта загрузкой (рис. 1б).
