Определение расчетных сопротивлений грунтов основания

Расчетные сопротивления грунтов R₀ определяются для каждого слоя грунта по таблицам 1, 2, 3 и приложения 3 СНиП 2.02.01-83* и используются при назначении глубины заложения фундаментов, оценке строительных свойств основания и предварительного назначения фундаментов.

Оценка строительных свойств грунтов основания.

Предварительно необходимо построить геологический разрез строительной площадки соответствующий разрезу здания по наиболее протяженной оси. Масштабы разрезов: вертикальный 1: 100, горизонтальный 1:200 (1:400).

Разрез строится на основании геологических разрезов по скважинам. На разрезе должна быть дана нумерация скважин и абсолютные отметки их устья. На разрезе показывается уровень грунтовых вод, условными обозначениями показываются места отбора проб грунта. После того, как определена глубина заложения фундаментов, на разрез выносится контур подземной части здания. Пример такого геологического разреза дан на рисунке 2.

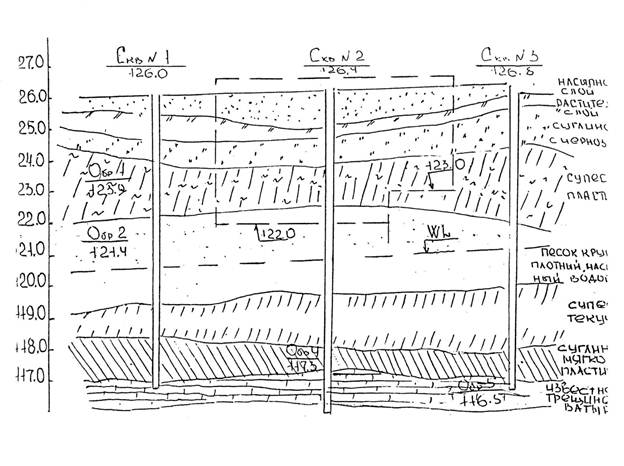

Рисунок 2

Геологический разрез

Для оценки строительных свойств грунта, полученные выше физические и механические характеристики грунтов основания сводятся в таблицу, форма которой дана на рисунке 3. По величине этих характеристик устанавливается, какие из имеющихся на разрезе слоев грунта могут быть использованы в качестве основания. При этом можно придерживаться следующих критериев: расчетное давление на грунт основания не должно быть меньше 0,1 – 0,2 МПа, а Е – меньше 2,0 МПа.
