Промышленные термопары и термометры сопротивления

Термопары промышленного типа выпускались в СССР в соответствии с ГОСТом 6616–74, градуировочные таблицы термопар даны в ГОСТе 3044–77, а также в стан­дарте СТ СЭВ 1059–78. В ГОСТ 6616–74 приводится пять термопар, в стандарте СТ СЭВ 1059–78 – девять термопар. Термо­пара хромель-алюмелевая (тип ТХА) в СТ СЭВ 1059–78 не указана, но ее характе­ристики совпадают с характеристиками термопары типа К.

Для измерения температур ниже –50°С могут найти применение специальные термопары, например медь–константан (до –270 °С). Для измерения температур выше 2500 °С изготовляются термопары на основе карбидов металлов – титана, циркония, ниобия, талия, гафния (теоретически до 3000–3500 °С), на основе углеро­дистых и графитовых волокон.

Различные типы промышленных термопар согласно ГОСТу 6616–74 имеют показатель тепловой инерционности 5–180 с. Под показателем тепловой инерционности имеется в виду постоянная времени термопары, определяемая при ее погружении в воду.

Промышленные термометры сопротивления выпускались в СССР в соответствии с ГОСТ 6651–78 двух типов – платиновые (ТСП) и медные (ТСМ). Термометры сопротивления выпускаются нескольких классов точности.

Согласно ГОСТу 6651–78 термометры могут выпускаться одинарные и двойные – по числу терморезисторов в одной зоне. Если терморезисторы расположены в разных зонах, то термометр называется многозонным. По числу выводных проводников термо­метры выпускаются с двумя, тремя и четырьмя выводами для их включения в измери­тельную цепь двух-, трех- или четырехпроводной линией. Под дей­ствием тока, протекающего по терморезистору и вызывающего его нагрев, сопротив­ление терморезистора не должно меняться на величину больше 0,1% его номиналь­ного значения при 0 °С; ток при этом выбирается из ряда 0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 20,0; 50,0 мА.

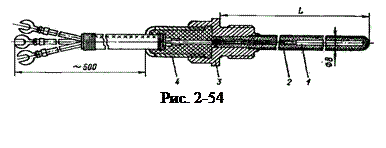

Конструкция промышленного термометра сопротивления типа ТСП-6097,

предназначенного для измерения температуры газообразных или жидких химии-чески неагрессивных и агрессивных сред в диапазоне от –50 до +250 °С, показана на рис. 2-54. Чувствительный элемент 1 платинового термометра представляет собой керамический каркас, в каналы которого помещена спираль из платиновой проволоки. Концы спирали приварены к выводам, через которые чувствительный элемент соединен с трехжильным кабелем. Каналы каркаса засыпаны керамическим порошком, торцы герметизируют глазурью. Защитная арматура 2 термометра представляет собой сварную конструкцию из стальной трубы и штуцера. Место соединения чувствительного элемента с кабелем закрывается колпаком 4 из пресс–материала АГ-4В, ввинчиваемым в верхнюю часть штуцера 3, и заливается компаундом.
