Расчет кинематических передач

Расчет по тяговой способности рекомендуется производить по допускаемой полезной нагрузке P₀ на один ремень. В зависимости от сечения ремня P₀ выбирается из таблиц (ГОСТ 1284-68). Значения P₀ в таблицах приведены при условии:

V = 10 м/с; U = 1; S₀= 1,8 МПа.

Общая полезная окружная сила и мощность равны:

Н; Вт;

.

где C_α – коэффициент, учитывающий влияние угла обхвата;

C_V – скоростной коэффициент;

K – коэффициент динамичности и режима работы (K = 1 – 1,6);

Z – число ремней. Обычно Z = 8…12.

- нагрузка на валы (рис. 10.11).

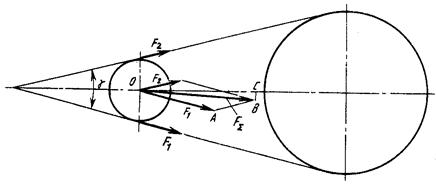

Рис. 10.11. Нагрузка на валы от ременной передачи

Силы, возникающие в ременной передаче необходимо знать для расчета шкивов, валов, опор. Принимают, что материал ремней следует закону Гука.

Тогда после приложения полезной нагрузки сумма натяжений ветвей остаётся постоянной. Если ветви ремня параллельны (U = 1), то сила

.

Если ветви ремня не параллельны, то:

или ;

где α – угол обхвата ремнем ведущего шкива.

Так как S₀ обычно не контролируется в передачах с не смещаемыми осями валов, его устанавливают с запасом и оно сохраняется до вытягивания ремня. Поэтому при расчете максимальных сил, действующих на валы, рекомендуется S₀ и Q увеличить в 1,5 раза.

На рис. 10.12–12.13 представлены различные устройства для натяжения ремней ременных передач

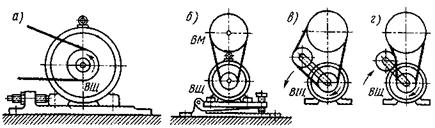

Рис. 10.12. Схемы натяжных устройств
передач с гибкой связью

Рис. 10.13. Схема передачи с автоматическим
регулированием натяжения ремня
