Классификация цепных передач

По характеру работы – грузовые, тяговые, приводные.

По типу цепей – роликовые, втулочные, зубчатые.

По количеству цепей, передающих нагрузку – однородные и многорядные.

По характеру изменения частоты вращения ведомого вала – понижающие и повышающие.

По количеству ведомых звездочек – нормальные (одна ведомая звездочка) и специальные (несколько ведомых звездочек).

Достоинства и недостатки цепных передач

Достоинства цепных передач:

1) возможность применения при значительном (до 5 м) межосевом расстоянии;

2) меньшие, чем у ременных передач габариты;

3) отсутствие скольжения и высокий КПД;

4) малые силы, действующие на валы, так как нет необходимости в большом предварительном натяжении цепи;

5) возможность простой и легкой замены цепи;

6) возможность передачи движения нескольким звездочкам.

Недостатки цепных передач:

1) значительный шум из-за удара звена цепи при входе в зацепление, особенно при малом числе зубьев звездочек и большом шаге;

2) они требуют более высокой точности установки валов, чем клиноременные передачи и более сложного ухода и регулирования;

3) передачи требуют установки в картерах;

4) сравнительно быстрое изнашивание шарниров цепи вследствие затруднительного подвода смазочного материала;

5) удлинение цепи из-за износа шарниров, что требует применения натяжных устройств;

6) скорость движения цепи, особенно при малых числах зубьев звездочек, не постоянна.

Детали цепных передач

Цепи

Цепь является основным элементом, определяющим ее надежность и долговечность. Цепь состоят из шарнирно соединенных звеньев. Параметры цепей регламентированы стандартами. Характеристикой прочности цепи служит разрушающее усилие, величина которого устанавливается опытным путем на заводе-изготовителе.

Основными геометрическими характеристиками цепи является шаг «t» и ширина «b». По этим размерам и подбирают цепи.

Грузовые цепи (Рис. 11.2, а, б) работают при малых скоростях (до 0,25 м/с) и больших нагрузках, их выполняют круглозвенными или простыми пластинчатыми и применяют для подвески, подъема и опускания груза в грузоподъемных устройствах.

Тяговые цепи (Рис. 11.2, в) – работают при средних скоростях (до 2…4 м/с). Состоят из пластин простой формы и осей со втулками или без них. Эти цепи имеют большие шаги, т. к. Общая длина цепи значительна и их зубья взаимодействуют со звездочками, габариты которых нежестко ограничены. Применяются для перемещения грузов в транспортирующих устройствах.

Приводные цепи (Рис. 11.2, г–л) – работают при значительных скоростях. Они выполняются с малым шагом для уменьшения динамических нагрузок и с износоустойчивыми шарнирами для обеспечения необходимой долговечности цепи.

Рис. 11.2. Основные типы цепей

В настоящем разделе курса рассматриваются только приводные цепи.

Различают приводные роликовые (Рис. 11.3) и втулочные цепи (ГОСТ 13568-75).

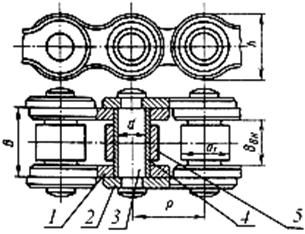

Приводная роликовая (ПР) цепь состоит из последовательно чередующихся внутренних (1) и внешних (2) пластин (3 звеньев), шарнирно соединенных между собой. Каждый шарнир состоит из валика (3) диаметром «d», впрессованного во внешние пластины и втулки (4), впрессованной в отверстие внутренних пластин (Рис. 11.3). Ролик (5) свободно вращается на втулке и предназначен для уменьшения износа звеньев звездочки. Концы цепи соединяются с помощью разборного дополнительного звена.

Рис. 11.3. Конструкция роликовой цепи

Приводная втулочная (ПВ) цепь отличается от роликовой тем, что не имеет роликов (5). Вес цепи меньше, но износ зубьев звездочки больше за счет скольжения между втулками и зубьями.

Длина цепи кратна числу соединительных пластин. При их чётном числе для соединения цепи в кольцо применяются нормальные соединительные звенья (Рис. 11.4, а), а при нечётном специальные переходные звенья (Рис. 11.4, б).

Рис. 11.4. Соединительные звенья роликовой цепи:
нормальные (а), переходные (специальные) (б)

Для уменьшения размеров передачи при реализации больших усилий обычно применяют многорядные цепи с малым шагом. Их собирают из тех же элементов, за исключением валиков, длина которых равна общей ширине цепи. Чаще всего применяют 2-х (2ПР) и 3-х (3ПР) – рядные цепи.

Если передача работает в условиях ударной нагрузки, то применяют цепи с изогнутыми пластинами (ПРИ), благодаря чему в цепи возникают деформации изгиба и повышается податливость цепи (Рис. 11.2, е). Деформирование пластин способствует гашению ударов.

Для пластин используется сталь 50 и 40Х, для втулок и валиков – сталь 20, 20Г, 20Х и др. при твердости HRC 47…55.

Рис. 11.5. Приводная зубчатая цепь

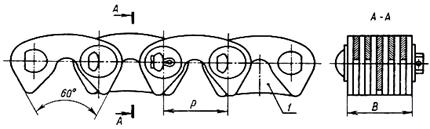

Зубчатая цепь (Рис. 11.2, з, и, Рис. 11.5)состоит из набора пластин, каждая из которых имеет по два зуба и впадину между ними для зуба звездочки. Цепи обеспечивают плавную и бесшумную работу. Для предотвращения смещения зубчатой цепи во время работы вдоль оси звездочки устанавливают направляющие пластины.

Крючковые цепи (Рис. 11.2, к) составляется из одних звеньев специальной формы без дополнительных деталей. Соединение звеньев производится при боковом перемещении их с наклоном звеньев друг к другу под углом 60°.

Втулочно-штырьевые цепи (Рис. 11.2, л)собираются из чугунных звеньев с помощью стальных штырей, фиксируемых шплинтами. Эти цепи широко применяются в сельскохозяйственном машиностроении.

Зубчатые ремни изготавливают из резины, армированной стальными тросиками (0,3…0,8) мм. Основные размеры выбираются по нормали ОН6-07-5-63 в зависимости от модуля
m = 2, 3, 4, 5, 7, 10 мм.
