Изготовление зубчатых колес путем снятия стружки

- метод копирования. В этом случае профиль зуба инструмента представляет точную копию впадины между зубьями нарезаемого колеса. В процессе резания профиль инструмента совпадает всеми точками с профилем колеса. Таким методом работает дисковая и пальцевая модульные фрезы.

- метод центроидного огибания. В этом случае центроиды (начальные окружности) перекатываются в процессе работы друг по другу без скольжения: центроида нарезаемого колеса и инструмента. Так работают червячные фрезы, долбяки, зуборезные гребенки.

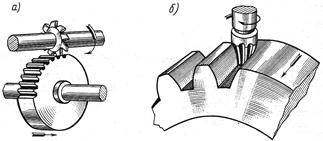

Рис. 12.1. Обработка зубчатых колес методом копирования:
а) дисковая фреза; б) пальцевой фрезой

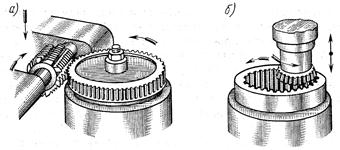

Рис. 12.2. Нарезание зубьев методом обкатки:
а) червячной фрезой; б) долбяком

- метод бесцентоидного огибания. При этом профиль нарезаемых зубьев также получается как огибающая различных положения режущих кромок инструмента. Но в процессе нарезания центроиды отсутствуют как на инструменте, так и на изделии. Таким методом работают и пальцевая и дисковая модульные фрезы при нарезании косозубых и шевронных колес.
