В промышленности наиболее распространены три основных способа дуговой сварки:
- ручная дуговая сварка со специальным покрытием;
- автоматическая дуговая сварка под флюсом;
- дуговая сварка в защитных газах.
Ручная дуговая сварка (Рис. 6.5.)

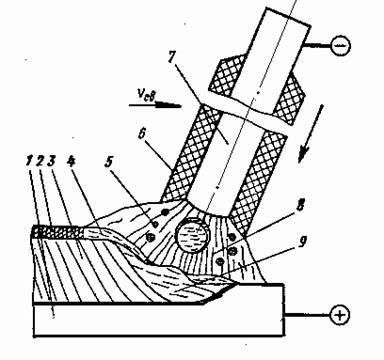

Рис. 6.5. Схема ручной дуговой сварки:
1 – основной металл; 2 – шлаковая кромка; 3 – сварной шов;
4 – шлаковая ванна; 5 – газовая защитная атмосфера;
6 – покрытие электрода; 7 – стержень электрода;
8 – электродуга; 9 – сварочная ванна.
Электроды представляют собой проволочные стержни с нанесенным на них покрытием. Покрытие образует жидкий шлак, который обеспечивает защиту сварочной ванны от вредного воздействия окружающей среды, удаляемый механическим способом.
Покрытия электродов, согласно ГОСТ 9466-75, подразделяются на кислые, основные, целлюлозные, рутиловые и прочие, которые облегчают ионизацию дуги и способствует устойчивому ее горению и при расплавлении является средой, через которую осуществляется раскисление и легирование наплавленного металла с требуемым химическим составом и механическими свойствами.
