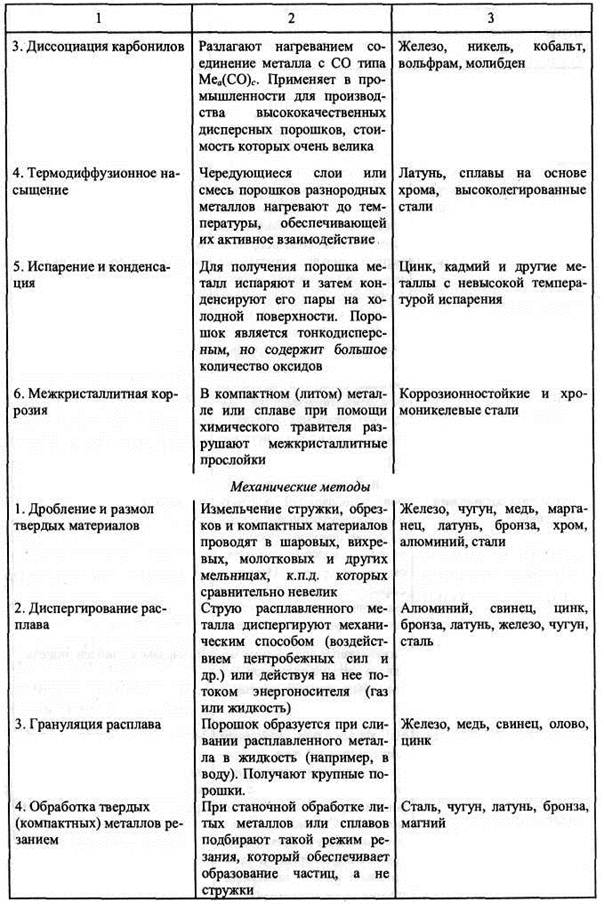

Основные методы промышленного производства металлических порошков

К основным технологическим свойствам металлических порошков относится: насыпная масса, текучесть и прессуемость.

Насыпная масса одного и того же порошка металла будет различной в зависимости от способа получения и является объемной характеристикой, которая определяется массой единицы объема свободно насыпанного порошка в граммах на см³. Постоянство насыпной массы обеспечивают постоянную усадку при спекании.

Для изготовления конструкционных деталей следует применять металлические порошки с большей насыпной массой (мелкая фракция), а для получения пористых изделий следует применять металлические порошки с малой насыпной массой (крупная фракция).

Текучесть металлических порошков – характеризует скорость прохождения порошка через отверстие определенного диаметра (1,5-4 мм). Текучесть оказывает большое влияние на равномерность заполнения пресс-формы, на скорость уплотнения при прессовании. Текучесть ухудшается при уменьшении частиц порошка и повышении влажности.

Прессуемость металлических порошков – их способность уплотняться, приобретать и удерживать нужную форму при действии сжимающих усилий.
