МЕХАНИКА ГОЛОВЫ ТЕАТРАЛЬНОЙ КУКЛЫ

СОВЕТОВ B. М., преподаватель кафедры театра кукол лгитмик
1984 г.

К уклу можно зaставить делать очень многое: «говорить» (открывать рот), закрывать и открывать глаза, поворачивать влево и вправо или вращать ими, поднимать ухо и т. д. Для этого требуется специальная механизация. В то же время следует помнить — нельзя куклу перегружать механикой, ибо излишняя механизация затрудняет работу актера c куклой, кроме того, она мажет уничтожить специфику театральной кyклы, сделав ее подобием живого существа.

Каждый конкретный случай механизации зависит от требований, предъявляемых к кукле. Чаще всего требования эти связаны со скульптурой данной куклы.

Предлагаем несколько способов механизации куклы, которые в театральной практике встречаются чаще всего.

Механика рта.

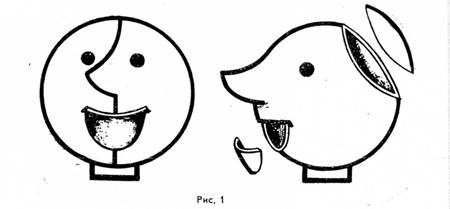

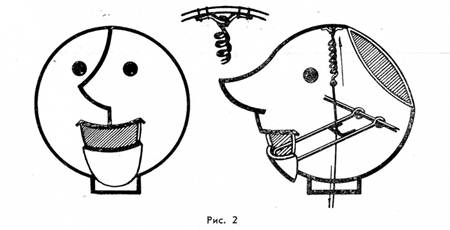

Первый вариант открывания рта у куклы: верхняя губа остается неподвижной, нижняя губа вместе c подбородком опускается вниз (падает). Головка куклы дoлжна быть плотнo выклеена и хорошо высушена. Для прочности папье-маше должно быть проклеено марлей или тонкой тканью типа бязи. На головке намечают линию рта и линию, по которой челюсть будет опускаться вниз. Вторая линия может быть прямой или по радиусу (в зависимости от конструкции подбородка и формы головы), во всяком случае нужно стараться, чтобы зазор между подвижной челюстью и неподвижной частью головы был минимальным. Острым ножом, по намеченным линиям, отрезают челюсть от головки и вырезают часть затылка, чтобы можно было свободно работать внутри головки (рис. I). Из проволоки сечением 2,5-3 мм по внутренней стороне губы отрезанной челюсти выгибают дужку, оставляя длинные концы проволоки. Дужку вставляют в овал губы и пришивают тонкой медной проволокой. Шов шпаклюют с обеих сторон мелкими опилками, замешанными на клее ПВА.

На головке отмечают место, где должна проходить ось (ближе к затылочной части), и отмеряют это расстояние на прямыx концах проволoки, пришитой челюсти. Лишнюю проволоку обрезают, а концы загибают в виде колечка c внутренним диаметром, чyть большим толшины оси, которая должна свободно вxодить в эти колечки, но не настолько, чтобы ось в них болталась (следует заметить, что в изготовлении всех меxанических деталей, в четкости их работы «чуть—чуть» имеет большое значение), 3атем оба конца проволоки соединяют между собой — П-образной скобкой, изготовленной также из проволоки (можно меньшего диаметра). Скобку закрепляют полоской ткани, пропитанной клеем ПВА, или припаивают ближе к оси, так как к этой скобке крепится жилка, с помощью которой открывают рот, и резинка (или пружинка), возвращающая челюсть в исxодное положение (рис. 2). Чем дальше скобка будет удалена от оси, тем больше должен быть рычаг, который тянет жилку. Оптимальное удаление скобки с тягами определяют практически при соблюдении однoго требования, чтобы тяга, открывающая рот, опускалась как можно меньше, и затраченная сила была минимальной.

Необходимо найти точное положение оси, т. e. определить в головке место отверстий, через которые должна проходить ось c подвижной челюстью. Челюсть устанавливают в исходном положении. Затем берут отрезок прямой проволоки того же диаметра, что и ось, но меньшего размера. Продевают его через отверстия в колечках на концах проволoк челюсти и сдвигают до отказа вправо или влево. Место соприкосновения проволоки c папье-маше будет искомой точкой для отверстия оси. Шилом проделывают отверстие. Протягивают проволоку, заменяющую ось, и через полученное отверстие c внешней стороны головки вставляют настояшуто ось (эта ось затем должна пройти через колечки на проволоке, к которой пришита челюсть, и, проделав второе отверстие в головке куклы, выйти наружу).

Затем проверяют, хорошо ли двигается челюсть, и если она опускается c трудом, подрезают ножом папы-маше. Вынимают ось; к П-образной скобке, в центрe ее, привязывают жилку (с помощью которoй можно будeт открывать рот) и резинку или пружинку, которые возвращают челюсть в начальное положение (все это проделывают снаружи, пока ось не закреплена). Чтобы челюсть находилась в нужом положении и не сдвигалась по оси, ставят ограничители. Для этого к оси можно припаять шайбочки, либо использовать металлическую или полиэтиленовую трубку, или навить плотную спирaль необходимой.длины из мягкой проволоки.

Окончательную сборку производят в следующем порядке: ось вставляют в подготовенное отверстиe в голове, надевают шайбочку или трубку, затем челюсть и вновь шайбочку или трубку. Конец оси должен выйти наружу головки через второе отверстие. Концы оси, выходящие наружу с одной и с другой стороны, по 15-20 мм загибают и закрепляют тонкой мягкой проволокой к папье-маше. Сверху заклеивают тканью и шпаклюют опилками, пропитанными клеем ПВА.

Резинку или пружинку, прикрепленную к П-образной скобке, фиксируют в папье-маше в таком натяжении, чтобы при потягивании за жилкy, привязанную к той же скобке, не требoвалось особых усилий. C помощью тяги (жилки) открывают рот, а резинка или пружинка возвращает его в исходное положение (если этого не происходит, значит натяжение резинки слабое).

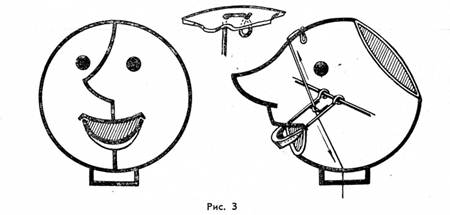

Второй вариант механики рта у куклы аналогичен первому, разница лишь в том, что подвижна не вся челюсть, а только нижняя губа, которая приводится в движение так же, как в предыдущем варианте (рис 3) К верxней части губы пришивают изогнутую проволоку, концы которой круглогубцами загибают в виде колечек (через них будет проходить ось). Губу вставляют на место, намечают карандашом расстояние, на которое губа должна опускаться вниз, и вырезают эту часть папье-маше. Образовавшееся между закрытой губой и подбородком отверстиe маскируют, используя для этого хлопчатобумажный трикотаж (он хорошо тянется). Кусочек трикотажа вырезают по форме чуть больше отверстия, которое необходимо закрыть. Верхний конец приклеивают к губе, а нижний — по всему вырезу подбородка, слегка натягивая, чтобы не было складок. Но эту операцию можно проделать лишь после того, как губа бyдет закреплена на оси. 3акреплять можно так же, как в первом варианте.

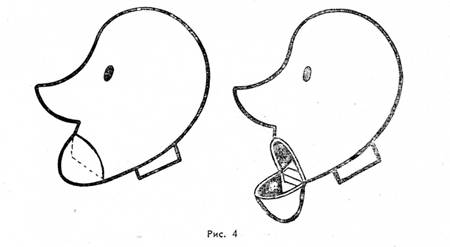

Третий вариант меxаники рта: рот куклы открывается широко, распахиваясь, как крышка шкатулки (рис. 4). В этом случае отрезают челюсть по линии, по которой должен открываться рот. Желательно, чтобы линия под подбородком (на рисунке показана пунктиром), где проходит ось, была прямой. В данном варианте наиболее простой спoсоб сое-динения челюсти с остальной частью головы — петельный (как у открывающейся крышки шкатyлки).

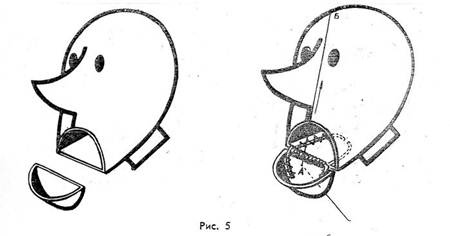

Вместо петли можно использовать полоску кожаного ремня или просто кусочек другой кожи. Соединение получается мягким и эластичным. Пружинку или резинку, удерживающую закрытую челюсть, крепят внутри челюсти, а c обратной стороны, примерно в том же месте, закрепляют жилку, c помощью которой рот открывают (рис. 5). Это наиболее простой способ, но менее практичный. В нем нет жесткости, устойчивости, стабильного положения рта в момент закрывания.

Жесткое соединение получают при использовании шарнирного соединения из проволоки или маленькой форточной петли, для шарнирного соединения берут два куска проволоки сечением 2-2,6 мм. Конец одного зажимают в тиски, и вокруг него наматывают часть второго куска проволоки так, чтобы получилась плотная спираль (длина ее зависит от ширины челюсти). C обеих сторон спирали оставляют прямые концы проволоки длиной 6-10 мм и загибают их в одном направлении. Концы той проволоки, на которую навита спираль, тоже загибают в одном направлении. Получается проволочный шарик—петля (рис. 6 a). Одну часть шарнирa пришивают к нижней плоскости челюсти, вторую к той части головы, от которой отрезана челюсть. Предварительно соединив обе части, намечают место, к которому пришивают проволочные концы второй части шарнира.

Внутри головки в точках А и Б закрепляют резинку, которая удерживает челюсть в закрытом состоянии (рис. 5). Жилка кpепится в точке А c обратной стороны челюсти и служит тягой, c помощью которой рот открывается, когда же ее отпускают, рот закрывается.

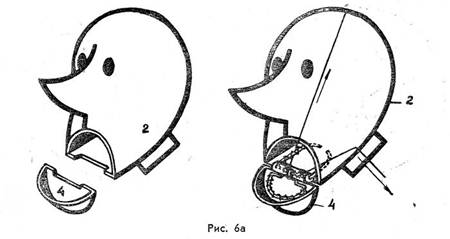

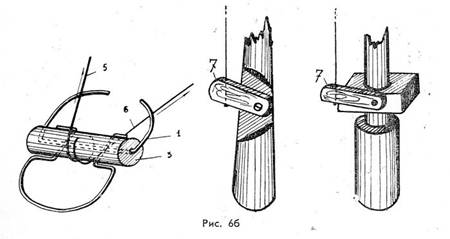

Однако жилка видна зрителю, даже если основная часть, ее спрятана в одежде куклы. Чтобы. спрятать тягу от зрителя, можно использовать способ, показанный на рис: 6 а, о. На ось — 1, пришитую к неподвижной части головы 2, ставят валик 3 c прикрепленной к нему челюстью 4. Резинку 3 привязывают, как в предыдущем варианте (или как показано на схеме). Один конец фиксируют на валике, а другой — на папье-маше неподвижной части головы. Один конец жилки (тяги) 6 закрепляют на валике 3, но в противоположном направлении по отношению натяжения резинки. Второй конец подвязывaют к рычагу (курку) 7, закрепленному на ручке гапита или на ползунке. Нажимают пальцем на курок—рот открывается, отпускают — возвращается в исходное положение.

Необходимо помнить, что сила натяжения резинки и усилие, с которым приходится давить на курок, возрастают пропорционально уменьшению радиуса валика З. Следовательно, чтобы. меньше.затрачивать усилий на открывание рта, радиус валика должен соответствовать тяжести челюсти 4, прикрепленной к нему, и силе натяжения резинки 5.

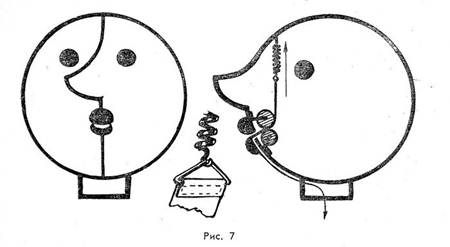

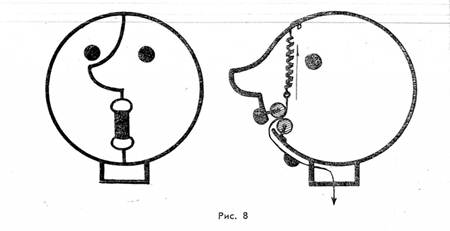

Четвертый вариант —ленточный рот. Если кукла с маленькими губками должна раскрывать их или «петь», то можно применить для механизации «ленточный рот», который можно приспособить для движения одной губы и для обеих одновременно. Принцип движения во всех этих случаях одинаков (рис. 7, 8).

B папье-маше головки вырезают нижнюю губу. По ширине губ прокладывают черную ленточку из плотной ткани или мягкой кожи (длина ее зависит от размера головки куклы и от расстояния, на которое должен раскрываться рот). Один конец ленточки прикрепляют к губе. На станке вытачивают из дерева в виде катушек два направляющих ролика, длина которых должна соответствовать ширине ленточки. Сверлят в них по центру отверстия, вставляют оси из проволоки, выгибают, как показано на схеме, и прикрепляют к папье-маше (иногда вместо деревянных роликов можно использовать твердую полиэтиленовую трубку). Ко второму концу ленточки прикрепляют проволочную скобку (см. рис. 7) в виде треугольника, к которому затем крепят пружинку или резинку, удерживающую губу в верхнем положении.

B месте соединения ленточки c губой закрепляют жилку, свободный конец которой пропускают через отверстие, проделанное в шейке куклы и гапита.

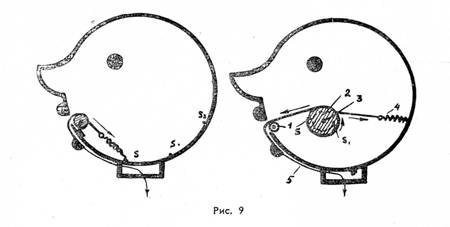

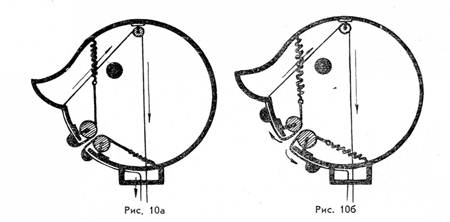

Губу ставят на место, прикрепленную к ней ленточку пропускают между направляющими роликами и закрепляют натянутую пружинку или резинку в верхней точке головки. Силу натяжения резинки или пружинки определяют практически, алогичным способом устанавливают направляющий ролик (рис. 9 а). Он же является и блоком, по которому скопьзит ленточка, но уже не вверх, a вниз.

Данным вариантом можно воспользоваться и в том случае, когда в верхней части головки мало места и невозможно поместить пружинку или резинку. Крепится пружинка в любой точке, например, в точках S, S1 или S2.

Когда невозможно внутри головы вытянуть ленту на всю заданную длину, можно воспользоваться системой барабана, на который наматывается лента (рис. 9 6). Барабан вытачивают на станке либо используют пустую катушку из-под ниток. Как и в предыдущих случаях, c одной стороны ленты закрепляют вырезанную губу и жилкy, a c другой — конец ленты пропускают через направляющий ролик 1 и крепят на барабане 2, в точке S. В этом же барабане просверливают отверстие 81, в которое вставляют жилку, закрепляя один ее конец узелком и наматывая на барабан два—три витка. Ко второму ее концу привязывают пружинку 4, свободный конец которой крепят в удобной точке затылочной части головы куклы.

Если для натяжения используют резинку, то можно обойтись без жилки. Резинку закрепляют на барабане в отверстии, просверленном для жижи, a второй конец ее фиксируют в затылочной части.

В исходном положении; рот закрыт, лента намотана на барабан, жилка размотана, пружинка или резинка натянута, но сжата. При натяжении жилки 5 губа опускается вниз, oткpывается рот, лента разматывается c барабана, a жилка c прикрепленной к ней пружинкой или резинкой наматывается на барабан. Пружина или резинка растягиваются. Если жилку отпустить, барабан начинает вращаться, наматывая на себя ленту, губа возвращается в исходное положение.
