Трассировка дождевых коллекторов

Трассу водостоков прокладывают с учетом рельефа. Она может совпадать с направлением улиц, а трасса главного коллектора проходит часто в пределах квартала. На улицах небольшой ширины (до 20...25 м) трассу водостока располагают по оси проезжей части или с одной стороны на расстоянии 1,5...2 м от тротуара. При большей ширине улицы могут прокладываться дублирующие коллекторы.

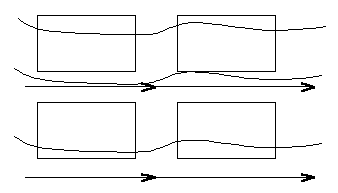

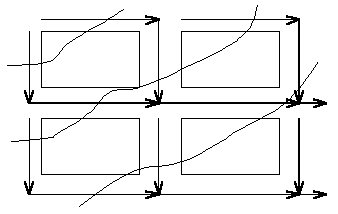

Уличные дождевые коллекторы в зависимости от рельефа местности трассируют по объемлющей схеме, при которой сеть трассируют по проездам, опоясывающим квартал со всех сторон (рис. 1.24), или по пониженной грани – сеть прокладывают только по наиболее низким граням кварталов (рис. 1.25).

Первый способ прокладки принимают при уклоне местности i ≤ 0,01, второй при i > 0,01.

При трассировании водоотводящих сетей следует избегать пересечений с водными потоками, железнодорожными путями и другими подземными сооружениями, так как устройство этих пересечений сложно и вызывает затруднения в эксплуатации сети.

При небольших расходах и малых диаметрах коллекторов сеть водоотвода необходимо трассировать небольшими участками. Коллекторы большого сечения прокладывают с малыми уклонами и большой протяженности.

При полной раздельной системе водоотведения предусматривают прокладку по проездам двух сетей – дождевой и бытовой. Дождевую сеть трассируют так, чтобы расстояние от места выпуска сточных вод в ближайший водоем или тальвег было наименьшим. При общесплавной системе главный коллектор трассируют вдоль берега водоема или глубокого тальвега, в который может быть сброшена через ливнеспуски часть дождевого стока. При полураздельной системе трассировку бытовой сети необходимо предусматривать таким образом, чтобы коллекторы бассейна водоотведения и главный коллектор имели заглубление большее, чем дождевая сеть.

1.14. Размещение водоотводящих сетей на плане и в поперечном профиле улиц

Водоотводящие сети различных систем в крупных городах при развитом подземном хозяйстве должны трассироваться с учетом других подземных сооружений. Кроме этого необходимо учитывать возможности размещения механизмов при строительно-монтажных работах.

Согласно требованиям СНиП II-89-80 [8] дождевую сеть трассируют по середине проезда.

При очень развитом подземном хозяйстве под магистральными проездами все инженерные сети, кроме газопроводов, прокладывают в общих коллекторах–туннелях.

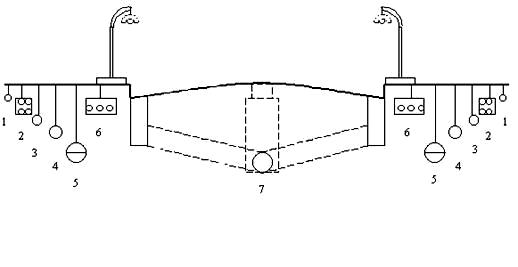

Кроме трассировки в плане водоотводящие сети необходимо зонировать и по глубине заложения. При подземной прокладке сети должны быть уложены на наименьшей технически оправданной глубине. В плане сети желательно укладывать от оси застройки к оси проезжей части по возрастающей глубине (рис. 1.26).
