Регулирующие резервуары

Расходы стока дождевых вод в сетях водоотведения обычно быстро нарастают, достигая максимума в моменты концентрации стока со всего бассейна, затем снижаются до полного прекращения стока. Продолжительность максимальных расходов невелика, поэтому целесообразен временный сброс пиковых расходов дождевого стока в емкости-резервуары, которые будут опорожняться после прекращения поступления стока. Таким путем может быть уменьшена необходимая пропускная способность, а, следовательно, размеры коллекторов и других сооружений, расположенных за резервуарами.

Регулирование расходов в системах водоотведения позволяет уменьшить диаметры трубопроводов перед отводными коллекторами большой протяженности, понизить мощность насосных станций и очистных сооружений. Очевидны преимущества регулирующих резервуаров для работы очистных сооружений, на которые целесообразно подавать мало изменяющийся по величине расход сточных вод. Это повышает эффективность работы сооружений, уменьшает их объем и стоимость. В городах США, Германии, Франции и других стран Европы существуют общесплавные системы канализации, в которых используются регулирующие емкости для приема части дождевого стока при переполнении транспортных коммуникаций канализации в периоды ливневых дождей.

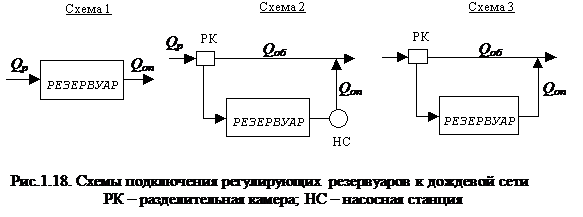

На практике рекомендуют три основные схемы включения регулирующих емкостей в общую систему водоотведения (рис.1.18).

При подключении по схеме 1 весь расход дождевых вод подводится к резервуару по трубе большого диаметра с одновременным отводом части расхода Q_оп по трубе малого диаметра (опорожнением резервуара). По схеме 2 на подводящем дождевом коллекторе устраиваются разделительные камеры, через которые часть дождевого стока направляется в регулирующие емкости, а часть Q_об идет в обход резервуара. Опорожнение происходит через насосную станцию. Схема 3 похожа на схему 2, только опорожнение резервуара происходит самотеком через трубу малого диаметра.

Особенностями работы регулирующих резервуаров, влияющими на их конструкцию, является периодичность заполнения дождевым стоком и выпадение взвеси, которое приводит к частичному осветлению воды. Различают два вида регулирующих резервуаров: открытого и закрытого типов.

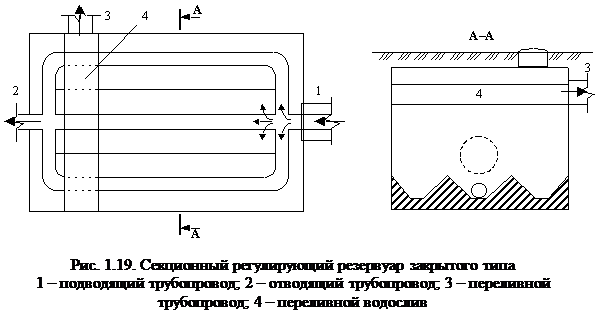

Открытые резервуары проще по конструкции и удобнее в эксплуатации, однако, их устраивают за пределами жилой застройки. Закрытые резервуары, как правило, должны иметь надежную вытяжную вентиляцию и устройства для смыва и удаления осадка. Схема секционного регулирующего резервуара представлена на рис. 1.19.

Самые благоприятные условия для выпадения взвеси возникают в период, когда прекращается поступление стока в резервуар, а заполнение его объема близко к наибольшему расчетному. При большой площади резервуаров сбор и удаление осадка из них затруднены, особенно из резервуаров закрытого типа. При конструировании резервуаров в этих случаях требуются специальные технические решения. Для опорожнения резервуаров через насосную станцию следует предусматривать прокладку трубопроводов, по которым можно подавать воду для промывки и взмучивания осадка. Во избежание переполнения при выпадении дождей большой интенсивности и продолжительности в верхней части резервуаров могут предусматриваться переливные трубопроводы и водосливы с полупогружными досками для предотвращения выноса в водоем плавающих веществ.

Для удаления осадка в закрытых резервуарах предусматривают приямок и люк над ним, открытые резервуары чистят бульдозерами и погрузчиками. В этом случае при устройстве резервуаров нужно предусматривать специальные подъездные пути для работы техники. К настоящему моменту разработано множество конструкций резервуаров для накопления и регулирования поверхностных вод.
