Основные правила назначения уклонов трубопровода

Как указывалось выше, уклон водоотводящей сети задается таким образом, чтобы скорости протока обеспечивали самоочищение трубопроводов.



б


а



в

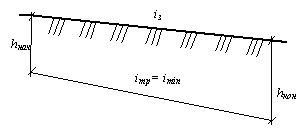

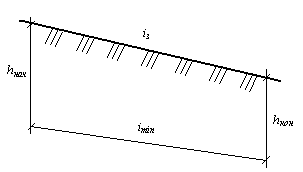

Рис. 1.27. Соотношение величин уклонов трубопровода и поверхности земли

а – iз > imin; б – с устройством перепадных колодцев (ПК); в – iз < imin

Имеются три возможных случая соотношения величин уклонов трубопровода и поверхности земли:

1. Когда уклон поверхности земли больше минимального уклона трубопровода, т.е. iз > imin (рис. 1.27, а). Под минимальным уклоном в данном случае понимают уклон, при котором обеспечиваются незаиливающие скорости. В этом случае начальная глубина заложения будет не меньше конечной: hначhкон. Если величина hкон получается при уклоне трубы iтр = imin меньше минимальной глубины заложения, то iтр назначают из условия hнач = hкон (равенства глубин заложения в начале и конце трубопровода).

Часто встречаются такие случаи, когда даже при равенстве заложений в начале и конце участка, скорость протока из-за большого уклона выходит за пределы допустимой. Тогда участок следует разбить на два или более коротких участка и запроектировать перепадный колодец (ПК на рис. 1.27, б).

2. Когда уклон поверхности земли меньше минимального уклона, т.е. iз < imin (рис.1.27, в). В этом случае глубина заложения в начале участка будет меньше глубины заложения в конце: hнач < hкон. Поэтому, как правило, трубопровод укладывают с минимальными уклонами.

3. Когда уклон поверхности земли равен минимальному уклону. В этом случае уклон трубопровода также принимается равным минимальному. Глубины заложения в начале и конце участка равные: hнач = hкон.
