Построение закона движения оси толкателя

1

Дано: Надо построить:

вид графика aB = f(φ1), графики aB = f(φ1)

максимальный ход vB= f(φ1)

толкателя hт sB= f(φ1)




b – база графика (сколько отводиться на график по оси φ1­).

Порядок построения:

1. Произвольно выбирается база графика.

2. Считаем масштаб по оси φ1:

, мм/град

3. Если задан симметричный вид графика, то:

φуд = φсб à bуд = bсб

В общем случае закон движения может быть несимметричным.

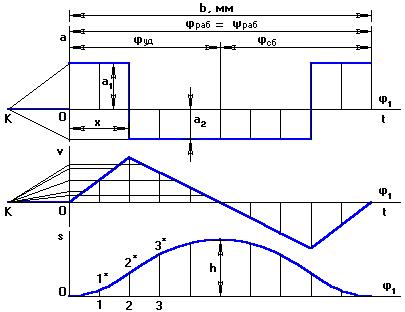

4. Зададимся произвольным образом а1= 40 ÷ 50 мм. Тогда

а2= а1

Возникает вопрос: каким должно быть расстояние х?

Его находят из условия равенства площадей под и над осью φ1.

Почему надо выдерживать равенство площадей?

Физический смысл площади под кривой ускорения на площадке х – скорость толкателя на данном участке.

Физический смысл площади под кривой скорости на участке φуд – максимальное удаление (перемещение т.В толкателя). Если площади не будут равновеликими, то толкатель, поднявшись на одну величину, опустится на другую.

Построив график ускорения, строим график скорости методом графического интегрирования, выбрав отрезок интегрирования ОК1. Интегрируя график скорости (с отрезком интегрирования ОК2, обычно ОК1=ОК2), получаем график перемещения т.В толкателя. Полученную ломаную линию заменяют плавной кривой.

Расчет масштаба:

(уSВ)max на графике перемещений получается автоматически, и его величина зависит от отрезка ОК2. Тогда, зная ход толкателя, масштаб перемещения будет:

μ=

Затем в первом приближении принимаем, что кулачок вращается равномерно, тогда угол поворота кулачка пропорционален времени поворота, и оси φ и t совпадают, но каждая ось имеет свой масштаб.

где b – в [мм]; частота вращения кулачка n – [об/мин]; φраб – [град].

Масштаб скорости:

Масштаб ускорения:
