Шрифты чертежные. Чертежные шрифты, применяемые для нанесения всех надписей на чертежах и других технических документах

Чертежные шрифты, применяемые для нанесения всех надписей на чертежах и других технических документах, установлены ГОСТ 2.304-81.

Чертежный шрифт содержит русский, латинский и греческий алфавиты, арабские и римские цифры, также знаки.

Установлены следующие размеры шрифта: 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. Они определяются высотой h прописных букв в миллиметрах, измеряемой перпендикулярно к основанию строки. Ширина букв g – наибольшая ширина буквы, которая определяется по отношению к размеру шрифта h, например, g=6/10 h.

Стандарт устанавливает следующие типы шрифтов:

тип А без наклона (толщина линий шрифта d=1/14 h);

тип А с наклоном около 75° (d=1/14 h);

тип Б без наклона (d=1/10 h);

тип Б с наклоном около 75° (d=1/10 h) (рис.1).

Форма букв русского алфавита и арабских цифр должна быть одинакова для всей надписи. При выполнении чертежей в карандаше рекомендуемая высота прописных букв и цифр 5мм. Для различных надписей на машиностроительных чертежах предпочтительно использовать тип А с наклоном в соответствии с рисунком 1.

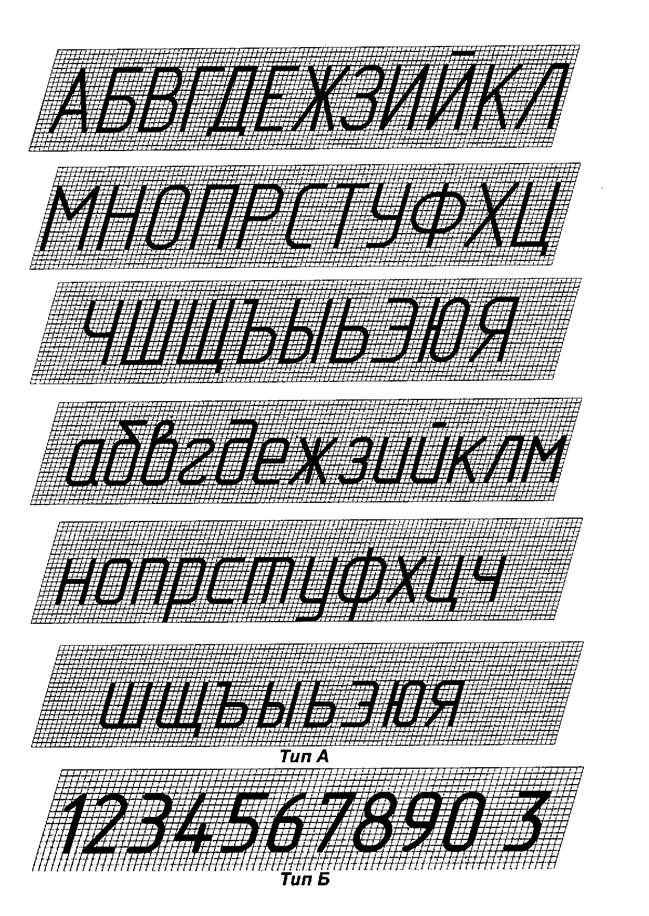

Рисунок 1 – Конструкция шрифтов типов А и Б
