Обобщенная система ЦОС

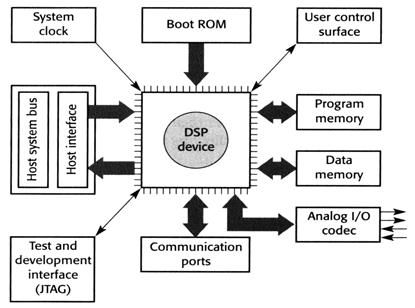

Обычно система ЦОС представляет собой комплексную аппаратную схему, включающую кроме DSP ряд внешних устройств (рис.3).

Как показано на рис.3, в дополнение к обработке сигнала, поступающего из внешнего АЦП или КОДЕКА, процессор должен "уметь" обрабатывать сигналы, поступающие от хост-процессора и сигналы управления от пользователя. В нормальном режиме DSP работает синхронно с АЦП или КОДЕКОМ, принимая или выдавая данные с постоянным временным интервалом (синхронно с сигналами тактового генератора) - для обеспечения этого на плате обычно используется один тактовый генератор. В случае нарушения синхронизации данные будут утеряны.

Рис.3.

В то же время DSP может обмениваться данными с хост-процессором (например, получение управляющей информации для выполнения алгоритма) или от схемы управления пользователем (например, увеличение громкости выходного сигнала). Эти события происходят асинхронно, т.е. в произвольные моменты времени. Для обработки таких событий могут использоваться две схемы:

- ввод/вывод данных с последовательным опросом (POLLED I/O), когда процессор просто "регулярно" проверяет состояния на определенных ножках и принимает решение в зависимости от уровня сигнала. Хотя эта схема проста, она приводит к снижению производительности, т.к. часть опросов выполняется "вхолостую";

- управление с использованием прерываний. Как обычно, такая схема требует выделения таблицы векторов прерываний для обработки каждого внешнего сигнала и написания программно обработчика прерывания.
