Морфология и систематика микроорганизмов

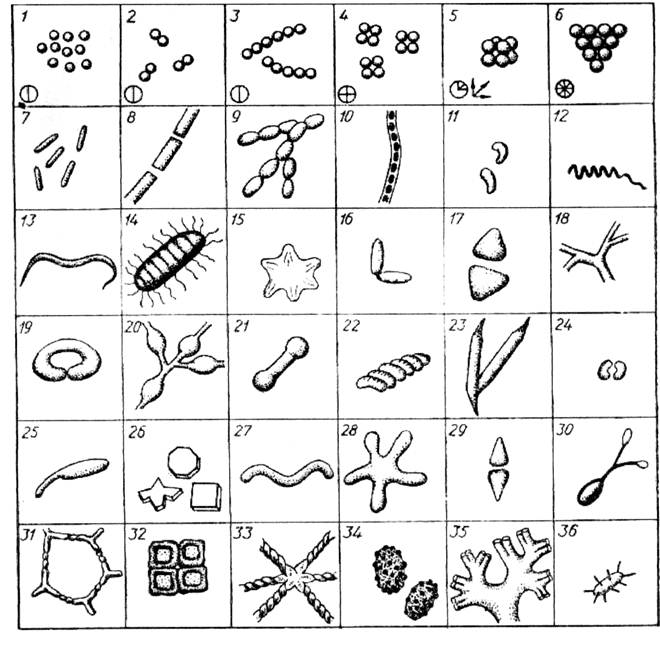

Рисунок А.1– Основные формы бактериальных клеток

1 – микрококки; 2 – диплококки; 3 – стрептококки; 4 – тетракокки; 5 – сарцина; 6 – стафилококк; 7 – маленькие палочки; 8 – большие палочки, соединенные в цепочку; 9 – яйцевидные кокки; 10 – трихомные клетки; 11 – вибрионы; 12 – спирохета; 13 – червеобразная клетка; 14 – многоклеточная форма; 15 – звездообразная; 16 – палочки, расположенные под углом друг к другу; 17 - треугольные; 18 – ветвящиеся формы; 19 – тороидальные; 20 – почкующиеся клетки; 21 - гантелевидные клетки; 22 – нецилиндрические трихомы; 23 – палочки с заостренными концами; 24 - бобовидный диплококк; 25 – клетка со стебельком; 26 – пластинчатые клетки архебактерий; 27 - спирилла; 28 – амёбоидная; 29 – ланцетовидный диплококк; 30 – клетка с гифами, на которых образуются почки; 31 – цепочка клеток, образующих петлю; 32 – соединение клеток в пластинки; 33 – звездообразная розетка из клеток; 34 – тубероидальные клетки; 35 – слизистые стебельки бактерий; 36 – клетки с шипами.

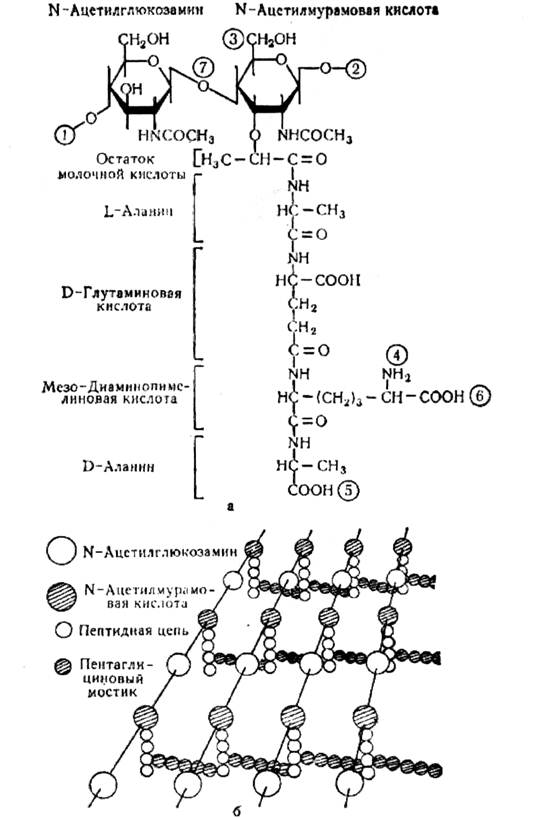

Рисунок А..2 – Повторяющаяся единица пептидогликана (а) клеточной стенки прокариот и схематическое изображение общей структуры (б)

1,2 – места полимеризации гликанового остова молекулы; 3 – место присоединения с помощью фосфодиэфирной связи молекулы тейхоевой кислоты у грамположительных прокариот; 4,5 – места, по которым происходит связывание между гликановыми цепями с помощью пептидных связей; 6 – место ковалентного связывания (пептидная связь) с липопротеидом наружной мембраны у грамотрицательных прокариот; 7 - место связывания лизоцима.

Рисунок А.3 – Расположение жгутиков у бактерий

1 – монотрихи; 2 – амфитрихи; 3 – лофотрихи; 4 – перитрихи.

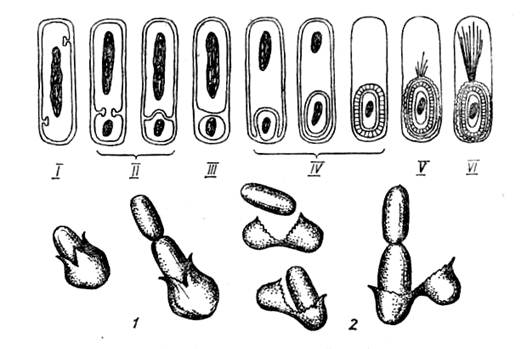

Рисунок А.4 – Схема стадий образования и прорастания эндоспоры бактерии

I-IV - стадии образования эндоспоры; 1 – полярное прорастание эндоспоры; 2 – латеральное прорастание эндоспоры.

Рисунок А.5 – Характер расположения эндоспор в клетке

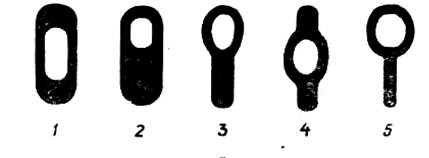

1,2 – бациллярное расположение; 3,4 – клостридиальное расположение; 5 - плектридиальное расположение

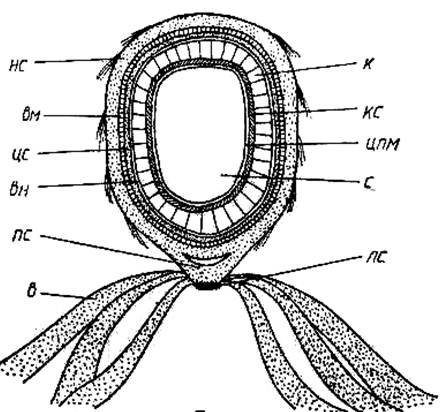

Рисунок А.6 – Схема строения эндоспоры

с – спороплазма, цпм – цитоплазматическая мембрана; кс – клеточная стенка; к – кортекс; вн - внутренний слой споровой оболочки; нс – наружный слой споровой оболочки; цс – слой цитоплазмы между внешней мембранорй споры и ее оболочкой; вм – внешняя мембрана споры; пс – подушечка споры; лс - линзовая структура, состоящая из гранулярного вещества; в – выросты споры.

1 2

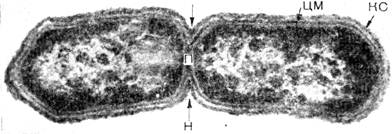

Рисунок А.7 – Основные формы деления бактерий

1- деление перетяжкой; 2 – деление поперечной перегородкой; КС – клеточная стенка; ЦП - цитоплазматическая мембрана; Н – нуклеоид; П – перетяжка (вверху), перегородка (внизу).

1 2

3 4

5 6

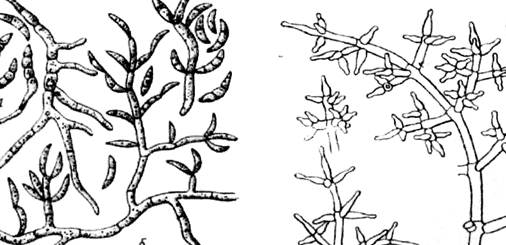

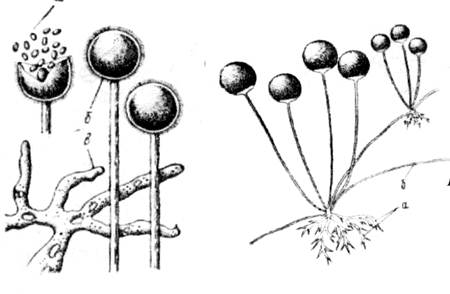

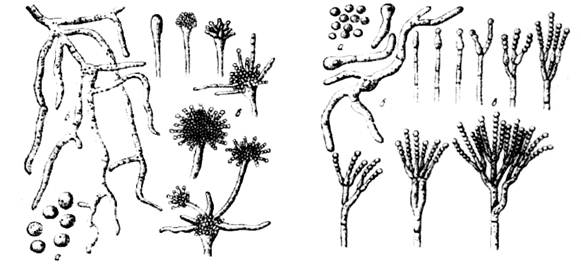

Рисунок А.8 – Микромицеты

1 – Mucor; 2 – Rhizopus; 3 – Aspergillus; 4 – Penicillium; 5 – Fuszarium; 6 – Trichoderma.

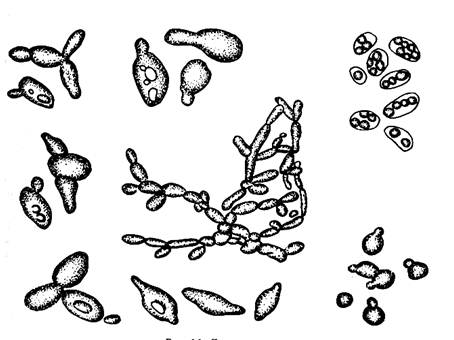

Рисунок А.9 – Формы дрожжевых клеток

Рисунок А.10 – Схема строения дрожжевой клетки

1 – цитоплазматическая мембрана4 2 – клеточная стенка4 3 – капли жира; 4 – митохондрии; 5 – цитоплазма; 6 – рибосомы; 7 – ядро; 8 – ядрышко; 9 – вакуоль; 10 – гранулы метахроматина; 11-12 – эндоплазматическая сеть; 13 – рубец, где отпочковалась дочерняя клетка..
