Боковые грани пирамиды – треугольники, каждый из которых может быть построен по трем сторонам. Поэтому для получения развертки пирамиды достаточно определить натуральные величины ее боковых ребер и сторон основания.
Развертка пирамиды осуществляется в следующем порядке:
1) Определяют истинную величину боковых ребер пирамиды любым из известных способов преобразования (рисунок 1.5.6). В данном примере натуральные величины длин боковых ребер найдены способом вращения, и способом замены плоскостей проекций определена натуральная величина основания пирамиды – четырехугольника ABCD в соответствии с рисунком 1.5.6.
2) Для построения развертки боковых граней пирамиды строят натуральную величину одной из них, ограниченную натуральными величинами соответствующих ребер, взятых из предыдущих построений, например S0A0B0, пристраивая к ней следующую S0B0C0, а затем и остальные грани в соответствии с рисунком 1.5.7.
3) Для построения полной развертки достраивается основание пирамиды A0B0C0D0.
Рисунок 1.5.6

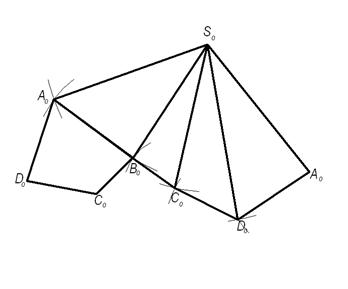

Рисунок 1.5.7 - Развертка пирамиды
