Параллельный регистр

Параллельный регистр принимает и запоминает все разряды хранимого кода одновременно. Одна из простых схем такого трехразрядного регистра представлена на рис.7.1. В схеме используются D-триггеры, срабатывающие “по фронту синхроимпульса”, т.е. информация запоминается и появляется на выходах триггера в момент фронта синхроимпульса на входе С. R-входы триггеров присоединены к шине установки их в исходное состояние. Для того чтобы запомнить некоторый код, его разряды должны бать переданы на клеммы ВХ1,ВХ2,ВХ3 и после этого на вход С необходимо подать синхроимпульс.

7.2. Последовательный регистр

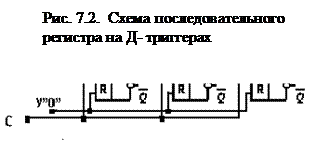

Для получения последовательного регистра триггеры необходимо соединить последовательно: выход младшего разряда – со входом старшего. Схема такого регистра на D-триггерах приведена на рис. 7.2. Здесь так же как в схеме рис 7.1 используются триггеры, срабатывающие в момент фронта синхроимпульса. Выходы сдвигающего регистра и его ячеек при­соединяют в зависимости от применения к решающим блокам или к схемам управления. На вход регистра последовательно передаются разряды запоминаемого кода.В момент фронта разряд, поданный фронта разряд запоминается на первом триггере, а информация, хранившаяся в каждом триггере до этого, передается на соседний триггер справа. Временная диаграмма, иллюстрирующая процесс заполнения регистра кодом 101, показана на рис 7.3. Помимо операции запоминания данных регистры позволяют выполнять преобразования кодов. Так, рассматриваемый регистр может принимать разряды кода последовательно и выдавать их параллельно либо последовательно. Более сложные схемы дают возможность преобразовать параллельный код в последовательный.

Счетчиком называют цифровое устройство, осуществляющее счет импульсов, поступающих на его вход. Результат подсчета отображает в двоичной системе счисления в виде комбинаций состояний триггеров, образующих разряды счетчика. По функциональному призна­ку счетчики подразделяют на суммирующие, в которых числа, пред­ставленные в виде последовательности импульсов, складываются с запи­санным ранее числом, вычитающие, когда входные импульсы вычи­таются из начального числа, и реверсивные, производящие одну из указанных выше операций в зависимости от знака входных сигналов. В зависимости от схемы выполнения цепей связи между разрядами различают счетчики с непосредственной связью, с цепями переноса и комбинированные. Счетчики выполняют на счетных триггерах (например, - Т или J/К-типа).
